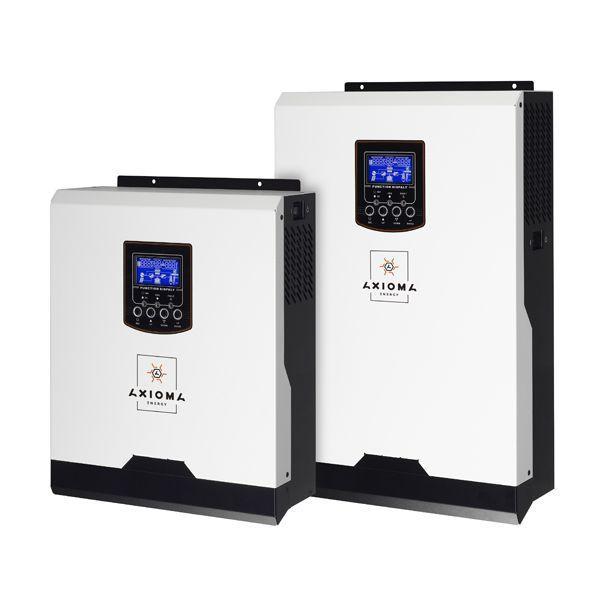

Інвертор для сонячних батарей + ДБЖ з правильною синусоїдою в одному приладі == > > 【AXIOMA energy ISMPPT-3000VA】

Гібридні Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановлювати діапазон вхідної напруги.

Технічні характеристики:

• Модель ISMPPT 3000
• Номінальна потужність 3000ВА / 3000Вт
• Вхідні характеристики змінного струму
• Напруга 230 VAC
• Два діапазону напруги (на вибір) 170-280 В (для комп'ютера)
• 90-280 В (для інших навантажень)
• Частота 50 Hz / 60 Hz (автоопределение)
• ВИХІДНІ ХАРАКТЕРИСТИКИ змінного струму
• Напруга (при роботі від акумулятора) 230 VAC ± 5%
• Пікова потужність 6000VA
• ККД 90% ~ 93%
• Час перемикання 10мсек (для комп'ютера); 20мсек (для інших навантажень)
• Синусоїда Чистий синус
• АКУМУЛЯТОРИ
• Напруга акумулятора 24 VDC
• Напруга плаваючою зарядки 27 VDC
• Напруга захисту від перезаряду 32 VDC
• СОНЯЧНІ БАТАРЕЇ
• Тип сонячного зарядного пристрою MPPT
• Максимальна напруга холостого ходу сонячних батарей 102 VDC
• Макс. струм заряду від сонячних батарей 40A
• Макс. струм заряду від мережі 25 A
• Макс. струм заряду 60 A
• ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ
• Розміри, Глибина x Ширина x Висота, мм 100 x 334 x 285
• Вага, кг 6,6
• Порти передачі даних USB
• Допустима відносна вологість 5% - 95% (Без конденсату)
• Діапазон допустимої температури для роботи інвертора 0 ° C to 55 ° C
• Діапазон допустимої температури для зберігання інвертора -15 ° C to 60 ° C

Основні переваги гібридних інверторів Axioma Energy ISMPPT 3000:

• Чисто синусоїдальна форма вихідної напруги 230В.
• Вбудований MPPT контролер сонячної зарядки.
• Регулювання діапазону напруги живильної електромережі.
• Регулювання сили зарядного струму.
• Обраний пріоритет живлення від мережі/від сонячних батарей через РКІ інтерфейс.
• Можливість харчування як від електромережі, так і від електрогенератора.шз
• Автоматичне відновлення живлення від електромережі при відновленні напруги.
• Захист від перевантаження та короткого замикання.
• Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
• Функція холодного старту.

Панель для підключень до інвертора виглядає так

7. Вхід змінного струму
8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник
12. Порт USB зв'язку

 Приклад схеми підключення Гібридного Джерела безперебійного живлення

Схема електричних з'єднань Гібридного Джерела безперебійного живлення з чистою синусоїда

Опис схеми

ДБЖ – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – Паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору живильної лінії
АКБ – Акумуляторна батарея
F1 – Автоматичний вимикач 10А – 40А
F2 – Автоматичний вимикач 10А – 40А
F3 – Автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А

У запропонованій схемі мережеве напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключена паливна електростанція (дизель – генератор, бензо - електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.

Для економії палива в разі відсутності мережевої напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора у режим транзиту.

Панель управління Гібридного Джерела безперебійного живлення

Світлодіодні індикатори.

Індикатор			Повідомлення
	Зелений	Світиться	Електропостачання споживачів з мережі
		Блимає	Електропостачання споживачів від АКБ
	Зелений	Світиться	АКБ заряджена
		Блимає	АКБ заряджається
	Червоний	Світиться	Повідомлення про аварію
		Блимає	Попередження

Функціональні клавіші
