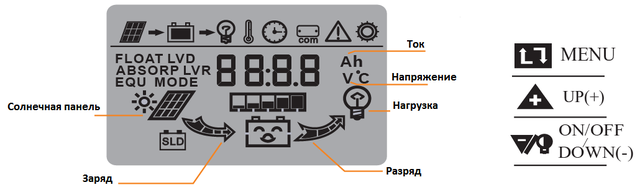

РК-дисплей і кнопки
Скидання в заводські налаштування за замовчуванням

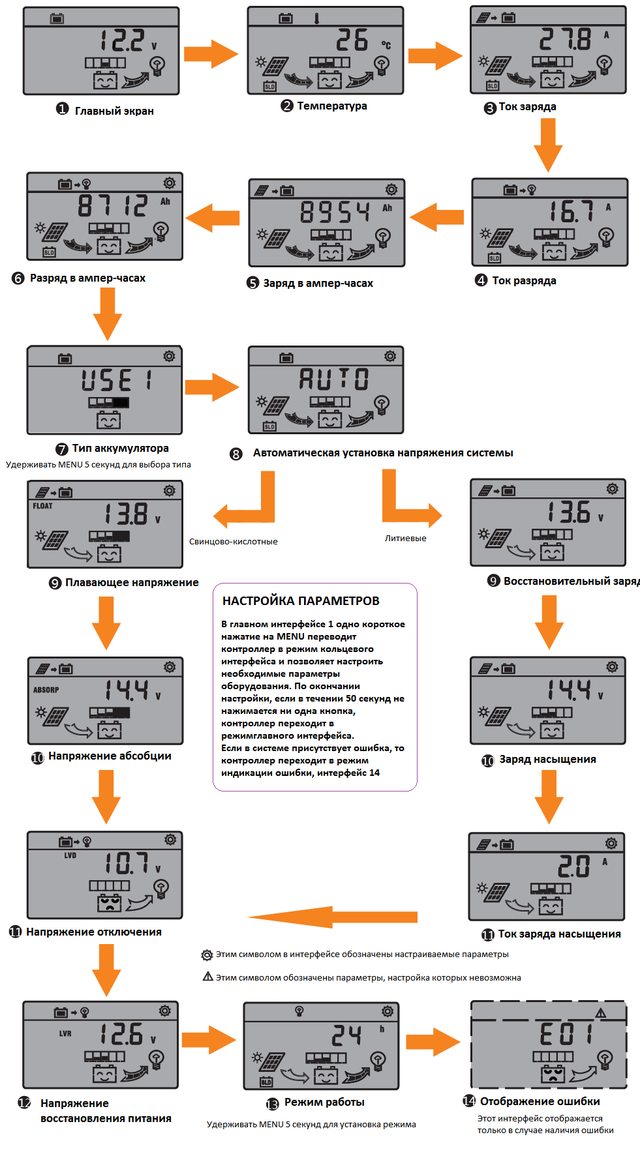

В кільцевому інтерфейсі позиції 2 натисніть і утримуйте кнопку «Меню» до тих пір, поки символи в пунктирном стовпці не почнуть мигати, а контрольні параметри відновляться до значення за замовчуванням. Контролер автоматично перезапуститься для повторного введення даних контролера.
| Режим навантаження |
подія |
||
| стемніло | запрограмований час | світанок | |
| 24Н звичайний режим | - | - | - |
| 1~23Н управління світлом і відкладений режим | навантаження включена | навантаження выклычена | навантаження выклычена |
| 0Н год режим керування освітленням | навантаження включена | - | навантаження выклычена |
| СН реверсний режим управління черговим освітленням | навантаження выклычена | - | навантаження включена |
WP30D Коди помилок і рішення
| Код помилки | Опис помилки | Метод рішення |
| Е01 | Низька напруга акумуляторів, відключене | Зарядити або замінити на новий акумулятор |
| Е02 | Перевантаження, навантаження відключена | Зменшіть навантаження, а потім використовувати мінус кнопки для включення навантаження або навантаження буде автоматично включається через 2 хвилини |
| Е03 | Коротке замикання в навантаженні, відключене | Усунути коротке замикання в навантаженні, потім використовуйте кнопку Minus для включення навантаження. |
| Е04 | Підвищена напруга акумулятора, відключене | Перевірте підключення акумулятора, можливо ємність акумулятора занадто мала, перевірте наявність іншого зарядного пристрою, підключеного до батареї. |
| Е05 | Підвищений струм сонячних панелей, зарядка відключена |
Переконайтеся, що живлення сонячної панелі перевищила допустиму потужність, зменшіть кількість панелей, а потім контролер почне автоматично заряджати акумулятори через 2 хвилини. |
Технічні параметри
Рівень зарядного струму до 30 А
Напруга сонячного поля - до 50 В
Управління режимом зарядки
| Свинцево-кислотні батареї | 3-ступінчастий заряд (об'ємний, абсорбційний та плаваючий) | |||||
| Тип батареї | Герметична | Гелева | Заливна | Користувальницький тип 1 | ||
| Плаваюче напруга | 13,8 В | 13,8 В | 13,8 В | 9-15 В | ||
| Абсорбційне напруга | 14,4 В | У 14,0 | 14,6 В | 9-15 В | ||
| Час абсорбції | 2 години | |||||
| Напруга відновлення абсорбції | 12,6 В | |||||
| Граничне напруга зарядки | 15,5 В | |||||
| Температурна компенсація | -4 мВ/елемент/градус | |||||
| Літієві батареї | 3-ступінчаста зарядка (об'ємний заряд, заряд постійної напруги, стоп-заряд) | |||||
| Тип батареї | 3,7*3 | 3,7*4 | 3,2*4 | 3,2*5 | Користувальницький тип 2 | |
| Постійне напруга | 12,6 В | У 16,8 | 14,4 В | У 18,0 | 9-17 В | |
| Постійний струм | 2 А, 0,1-30 А настроюється | |||||
| Відновлювальний заряд | У 12,0 | У 16,0 | 13,6 В | Сімнадцять | 9-17 В | |
Управління режимом розрядки
| Тип батареї | свинцево-кислотна | Літієва | ||||
| 3,7*3 | 3,7*4 | 3,2*4 | 3,2*5 | Користувацька | ||
| Захист низької напруги | 10,7, 9-15 В | 9,9 | 13,2 В | В 11,2 | У 14,0 | 9-17 В |
| Відновлення низької напруги | 12,6, 9-15 В | 11,1 В | 14,8 В | 12,8 В | У 16,0 | 9-17 В |
| Захист від перезаряду | У 16,0 | 18,5 В | ||||
| Відключення заряду | 15,5 В | У 18,0 | ||||
| USB | 5 В, 2 А | |||||
Рівень напруги для визначення типу батарей
| Напруга системи | Свинцево-кислотні | Літієві | ||||
| 3,7*3 | 3,7*4 | 3,2*4 | 3,2*5 | Інтерфейс | ||
| Дванадцять | ≤17 | ≤14,6 В | ≤18,8 В | ≤16,4 В | ≤20,0 В | ≤16,4 В |
| Двадцять чотири | ≤30 | ≤26,2 В | ≤34,6 В | ≤29,8 В | ≤37,0 В | ≤29,8 В |
Механічні і температурні параметри
| Максимальний перетин проводів | 16/25 мм2 |
| Робоча температура | -20 °С ... +50 °С |
| Температура зберігання | -30 °С ... +70 °С |
| Допустима вологість | 10% ... 90 %, без конденсації |
| Розміри ДхШхВ | 202х132х61 мм |
| Вага | 730 г |
| Клас захисту | IP30 |
| Габаритні розміри | |
|---|---|
| Висота | 61 мм |
| Ширина | 132 мм |
| Довжина | 202 мм |
| Основні | |
| Виробник | Juta |
| Гарантійний термін | 12 міс |
| Країна виробник | Китай |
| Тип контролера | PWM |
| Максимальний струм сонячної батареї | 60 А |
