Сучасний багатофункціональний пристрій, призначений для живлення побутової техніки і чутливого електронного обладнання. Він також може забезпечити якісним живленням навантаження, що має в своєму складі електродвигуни, таку як пилососи, морозильні камери або дриля. Інвертор оснащений вбудованим сонячним зарядним пристроєм, працюючим за технологією МРРТ, яка забезпечує максимально доступну потужність зарядного струму від сонячних батарей для більш ефективної зарядки акумулятора.
Технічні характеристики
Модель | ISGRID 4000 |
Макс. потужність підключаються сонячних батарей | 4000Вт |
Номінальна вихідна потужність | 4000Вт |
Макс.напруга холостого ходу від сонячних батарей | 145 VDC |
Діапазон напруг відстеження точки макс. потужності(MPPT) | 60 VDC~115 VDC |
Кількість МРРТ трекерів | 1 |
ХАРАКТЕРИСТИКИ В РЕЖИМІ РОБОТИ ПАРАЛЕЛЬНО З МЕРЕЖЕЮ | |
Вихідні характеристики змінного струму | |
Номінальна вихідна напруга | 220/230/240 VAC |
Діапазон вихідної напруги | 184-264.5 VAC |
Номінальний вихідний струм | 17.4 A |
Коефіцієнт потужності | > 0.99 |
Ефективність | |
Максимальна ефективність перетворення (DC/AC) | 90% |
ХАРАКТЕРИСТИКИ В АВТОНОМНОМУ І ГІБРИДНОМУ РЕЖИМІ | |
Вхідні характеристики змінного струму | |
Прийнятний діапазон вхідних напруг | 90 - 280 VAC або 170 - 280 VAC |
Діапазон частот | 50 Hz/ 60 Hz (Автовизначення) |
Максимальний вхідний струм | 40A |
Вихідні характеристики змінного струму (перетворення постійного струму від акумулятора в змінний струм) | |
Номінальна вихідна напруга | 220/230/240 VAC |
Вихідний сигнал | Чиста синусоїда |
Ефективність перетворення (DC/AC) | 93% |
Заряд акумуляторів | |
Номінальна напруга постійного струму | 48 VDC |
Максимальний струм заряду від сонячних батарей | 80 A |
Максимальний струм заряду від мережі | 60 A |
Максимальний струм Заряду | 140 A |
ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ | |
Розміри Д x Ш x В (мм) | 120 x 295 x 468 |
Вага, кг | 11 |
Паралельне підключення | Так (до 6 інверторів) |
Порти передачі даних | USB або RS232 |
Відносна вологість | 0 ~ 90% (без коденсату) |
Діапазон робочих температур, С | 0 to 50 °C |
Основні Характеристики

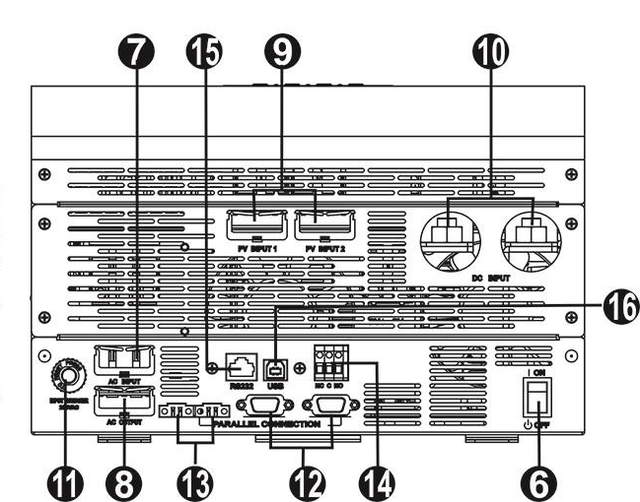

Панель для підключень до інвертора виглядає так:
6. Перемикач вкл/викл інвертора
7. Вхідні роз'єми АС (підключення мережі)
8. Вихідні роз'єми АС (підключення навантаження)
9. Вхідні роз'єми сонячних батарей
11. Вимикач
12. Роз'єм підключення кабелю для паралельної роботи
13. Кабель розподілу струмів
14. Контакти реле
15. Комунікаційний порт RS-232
16. Комунікаційний порт USB
Стандартна схема підключення мережевого сонячного однофазного (220В) інвертора з резервної функцією ISGRID 4000, AXIOMA energy виглядає так:
Схема паралельного підключення інверторів (до 6 штук) по резервному виходу виглядає наступним чином:
До трифазній системі енергопостачання можна підключити до трьох однофазних мережевих інверторів з резервної функцією AXIOMA energy ISGRID 4000
Дисплей мережевого сонячного інвертора з резервної функцією 4кВт 220 ISGRID 4000, AXIOMA energy
Габаритні розміри | |
---|---|
Вага | 11 кг |
Висота | 468 мм |
Ширина | 295 мм |
Довжина | 120 мм |
Основні атрибути | |
Виробник | Axioma |
Країна виробник | Китай |
Номінальна потужність | 4000 Вт |
Стан | Новий |
Номінальна вихідна напруга | 220~240 В |
Форма вихідної напруги | Чиста синусоїда |
Кількість фаз живлення | 1 |
