120 350 ₴
Технічні характеристики:
| Модель | 15KW |
| Номінальна потужність | 15000 W |
| Фотомодулі (DC) | |
| Макс. потужність | 22500 W |
| Номінальна напуга | 720 VDC |
| Максимальна напуга | 900 VDC |
| Робочий діапазон напруги | 350 VDC ~ 900 VDC |
| Напуга вкл / Напуга початку генерації | 320 VDC / 350 VDC |
| Діапазон напруги МРРТ / Повне навантаження МРРТ | 350 VDC ~ 850 VDC / 400 VDC ~ 800 VDC |
| Кількість MPPT трекерів | 2 |
| Максимальний струм | PV1: 37.2 A; PV2: 18.6 A |
| Максимальний зворотній струм з інвертору до масиву | 0 А |
| Мережа вихід (змінний струм) | |
| Номінальна вихідна напуга | 230 VAC (P-N) / 400 VAC (P-P) |
| Діапазон напруги віхідної | 184 - 265 VAC на фазу |
| Діапазон частот на виході | 47.5 ~ 51.5 Hz або |
| 59.3~ 60.5 Hz | |
| Номінальний вихідний струм | 21,7 A на фазу |
| Пусковий струм / Тривалість | 25,5 A на фазу / 20мс |
| Струм к. з. / Тривалість | 68 A на фазу / 1мс |
| Струм спрацьовування захисту | 68 A на фазу |
| Коефіцієнт потужності | 0.9 lead – 0.9 lag |
| Вхід змінного струму | |
| Напуга пуску | 120-140 VAC на фазу |
| Напуга автоматичного перезапуску | 180 VAC на фазу |
| Діапазон допустимої вхідної напруги | 170 - 280 VAC на фазу |
| Номінальна частота | 50 Hz / 60 Hz |
| Вхідна потужність змінного струму | 15000VA/15000W |
| Максимальний вхідний струм | 40 A |
| Пусковий струм | 40 A / 1мс |
| Вхід генератора | |
| Максимальна вхідна потужність | 16000W |
| Допустимий діапазон вхідної напруги | 170~280 VAC per phase |
| Допустимий діапазон частот | 40.0 ~ 60.0 Hz |
| Максимальний вхідний струм | 40 A |
| Режим роботи від АКБ | |
| Номінальна вихідна напуга | 230 VAC (P-N) / 400 VAC (P-P) |
| Вихідна частота | 50 Hz / 60 Hz (автоматичне зондування) |
| Синусоїда | Чиста хвиля синусова |
| Вихідна потужність | 15000VA/15000W |
| ККД (постійний струм до змінного струму) | 91% |
| Година передачі | <15мс (Режим: є мережа – мережа відсутня) |
| Час передачі в паралельному режимі | ≤50мс (Режим: є мережа – мережа відсутня) |
| АКБ і Заряд (Свинцево-кислотні / Літієві) | |
| Діапазон напруги постійного струму | 40 – 60 VDC |
| Номінальна напуга постійного струму | 48 VDC |
| Максимальний струм розряду акумулятора | 275 A |
| Максимальний зарядний струм | 200 A |
| Основні характеристики | |
| Габарити і Маса | |
| Розмір, ДхШхВ (мм) | 820 x 650 x 224 |
| Вага нетто (кг) | 62 |
| Порти зв'язку | |
| Порт зв'язку | RS-232/USB |
| Інтелектуальний слот | Доступні SNMP, Modbus і AS-400 слоти |
| Умови експлуатації | |
| Клас захисту | I |
| Ступінь захисту | IP20 |
| Вологість | 0 ~ 90% RH (без конденсації) |
| Робоча температура | -10 to 55°C (зниження потужності після 50°C) |
| Висота | Макс. 2000м* |

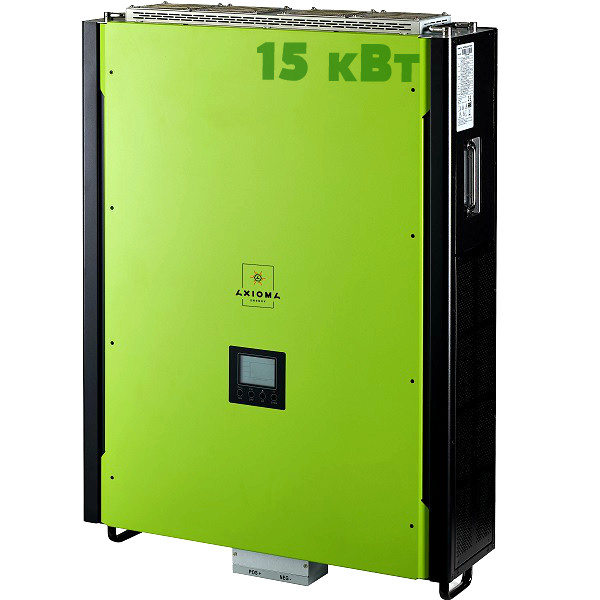

Мережевий (on-grid) сонячний трифазний (380В) інвертор з резервної функцією (back-up) потужністю 15кВт ISGRID 15000 AXIOMA energy одночасно поєднує в собі такі можливості:
- Можливість "змішувати" енергію з різних джерел. Приміром, споживаючи 8 кВт від мережі і 7 кВт від сонячних батарей, видавати в навантаження 15 кВт.
- Працює як джерело безперебійного живлення (ДБЖ). Наприклад, припустимо, сталося відключення живильної мережі, при цьому загальне споживання Вашими навантаженнями становило 15 кВт, а сонячні батареї забезпечували 10 кВт. У цьому випадку інвертор перейде в автономний режим роботи і видасть на Ваші навантаження ті ж самі 15 кВт, взявши 10 кВт від сонячних батарей і відсутні 5 кВт від акумуляторних батарей.
- Працює як автономний інвертор, не підключений до зовнішньої електромережі. Сонячні батареї забезпечують потужність для навантаження, одночасно заряджаючи акумуляторні батареї, а в сутінках і вночі, потужність для навантаження інвертор відбирає від акумуляторних батарей.
- Працює як зарядний пристрій для акумуляторів. Зарядка може проводитися як від сонячних батарей, так і від мережі.
- Дозволяє управляти джерелами електроенергії (мережа, сонячні батареї, акумулятори), які Ви використовуєте в кожен момент часу. Це дуже важлива функція, що дозволяє максимально використовувати енергію сонячних батарей і оптимізувати Ваші витрати на електроенергію. Ви, наприклад, можете вибирати продавати надлишки електроенергії за "зеленим тарифом" або накопичити надлишки в акумуляторах для подальшої мінімізації споживання мережевого електрики.

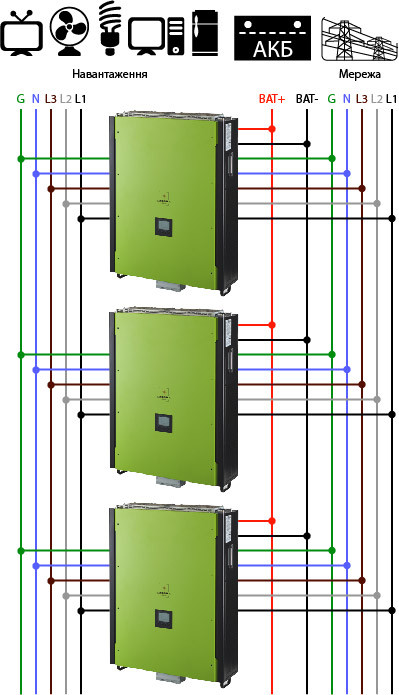

Схема паралельного підключення мережевих інверторів з резервної функцією виглядає так:
Панель для підключень до інвертора:

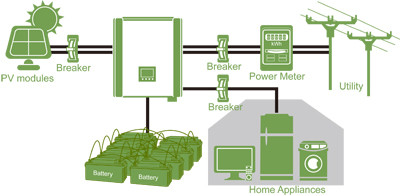

Стандартна схема підключення мережевого сонячного трифазного інвертора з резервної функцією виглядає так:

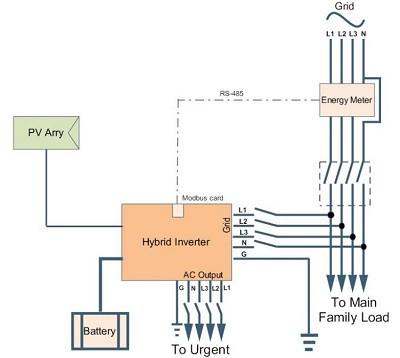

Однак більш цікавою схемою підключення інвертора є така:
При такій схемі підключення також можлива установка автоматичного реле перемикаючого всі домашні електроприлади з лінії мережевого електрики на лінію резервного енергопостачання.
Дисплей:
| Габаритні розміри | |
|---|---|
| Вага | 62 кг |
| Висота | 224 мм |
| Ширина | 650 мм |
| Довжина | 820 мм |
| Основні атрибути | |
| Виробник | Axioma |
| Країна виробник | Китай |
| Номінальна потужність | 15000 Вт |
| Форма вихідної напруги | Чиста синусоїда |
