Технічні характеристики:
Модель | 10KW |
Номінальна потужність | 10000 W |
Фотомодулі (DC) | |
Макс. потужність | 14850 W |
Номінальна напуга | 720 VDC |
Максимальна напуга | 900 VDC |
Робочий діапазон напруги | 300 VDC ~ 900 VDC |
Напуга вкл / Напуга початку генерації | 320 VDC / 350 VDC |
Діапазон напруги MPPT / Повне навантаження MPPT | 350 VDC ~ 850 VDC / 400 VDC ~ 800 VDC |
Кількість MPPT трекерів | 2 |
Максимальний струм | 2*18.6 A |
Струм короткого замикання | 25 A |
Максимальний зворотній струм з інвертору до масиву | 0 A |
Мережа вихід (змінний струм) | |
Номінальна вихідна напуга | 230 VAC (P-N) / 400 VAC (P-P) |
Діапазон напруги віхідної | 184 - 265 VAC на фазу |
Діапазон частот на виході | 47.5 ~ 51.5 Hz або |
59.3~ 60.5 Hz | |
Номінальний вихідний струм | 14.5 A на фазу |
Пусковий струм / Тривалість | 17 A на фазу / 20мс |
Струм к. з. / Тривалість | 51 A на фазу / 1мс |
Струм спрацьовування захисту | 51 A на фазу |
Коефіцієнт потужності | 0.9 lead – 0.9 lag |
Вхід змінного струму | |
Напуга пуску | 120-140 VAC на фазу |
Напуга автоматичного перезапуску | 180 VAC на фазу |
Діапазон допустимої вхідної напруги | 170 - 280 VAC на фазу |
Номінальна частота | 50 Hz / 60 Hz |
Вхідна потужність змінного струму | 10000VA/10000W |
Максимальний вхідний струм | 40 A |
Пусковий струм | 40 A / 1мс |
Режим роботи від АКБ | |
Номінальна вихідна напуга | 230 VAC (P-N) / 400 VAC (P-P) |
Вихідна частота | 50 Hz / 60 Hz (автоматичне зондування) |
Синусоїда | Чиста хвиля синусова |
Вихідна потужність | 10000VA/10000W |
ККД (постійний струм до змінного струму) | 91% |
АКБ і Заряд (Свинцево-кислотні / Літієві) | |
Діапазон напруги постійного струму | 40 – 60 VDC |
Номінальна напуга постійного струму | 48 VDC |
Максимальний струм розряду акумулятора | 275 A |
Максимальний зарядний струм | 200 A |
Основні характеристики | |
Габарити і Маса | |
Розмір, ДхШхВ (мм) | 622 x 500 x 167.2 |
Вага нетто (кг) | 40 |
Порти зв'язку | |
Порт зв'язку | RS-232/USB |
Інтелектуальний слот | Доступні SNMP, Modbus і AS-400 слоти |
Умови експлуатації | |
Клас захисту | I |
Ступінь захисту | IP20 |
Вологість | 0 ~ 90% RH (без конденсації) |
Робоча температура | -10 to 55°C (зниження потужності після 50°C) |
Висота | Макс. 2000м* |

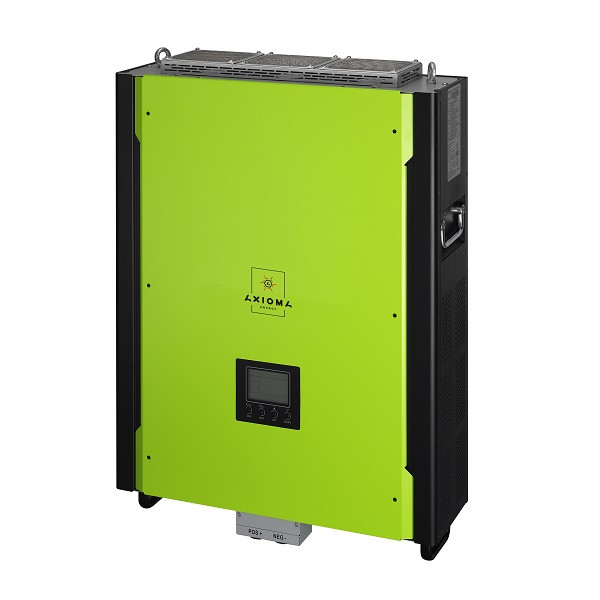

Мережевий (on-grid) сонячний трифазний (380В) інвертор з резервної функцією (back-up) потужністю 10кВт ISGRID 10000 AXIOMA energy одночасно поєднує в собі такі можливості:
- можливість "змішувати" енергію з різних джерел. Приміром, споживаючи 6 кВт від мережі і 4 кВт від сонячних батарей, видавати навантаження в 10 кВт.

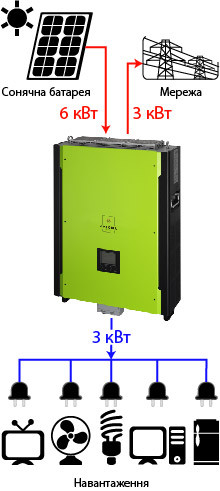

- Працює як звичайний мережевий сонячний інвертор. При цьому в даній моделі інвертора є 2 незалежних MPPT трекера, що дозволяє підключати до інвертора дві групи сонячних батарей з різними умовами освітленості. Наприклад, сонячні батареї з південного схилу даху на один вхід, а з північного схилу даху на інший вхід. Таким чином можна максимізувати вироблення сонячної енергії. Також не вимагає обов'язкового підключення акумуляторних батарей. Окремо зазначимо, що можливий режим роботи в режимі мережевого сонячного інвертора і по резервному виходу. Наприклад, сонячні батареї видають сукупну потужність 6 кВт, а Ваша навантаження споживає 3 кВт, тоді інвертор генерує 3 кВт на навантаження і решту 3 кВт в мережу. При цьому немає потреби у дорогих акумуляторних батареях, вони не показані на малюнку нижче.

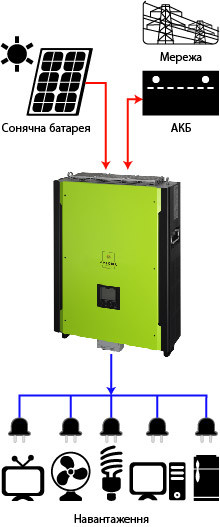

- Працює як джерело безперебійного живлення (ДБЖ). Наприклад, припустимо, сталося відключення живильної мережі, при цьому загальне споживання Вашими навантаженнями становило 10 кВт, а сонячні батареї забезпечували 6 кВт. У цьому випадку інвертор перейде в автономний режим роботи і видасть на Ваші навантаження ті ж самі 10 кВт, взявши 6 кВт від сонячних батарей і відсутні 4 кВт від акумуляторних батарей.

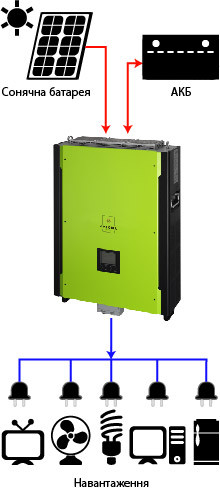

- Працює як автономний інвертор, не підключений до зовнішньої електромережі. Сонячні батареї забезпечують потужність для навантаження, одночасно заряджаючи акумуляторні батареї, а в сутінках і вночі, потужність для навантаження інвертор відбирає від акумуляторних батарей.
- Працює як зарядний пристрій для акумуляторів. Зарядка може проводитися як від сонячних батарей, так і від мережі.
- Дозволяє управляти джерелами електроенергії (мережа, сонячні батареї, акумулятори), які Ви використовуєте в кожен момент часу. Це дуже важлива функція, що дозволяє максимально використовувати енергію сонячних батарей і оптимізувати Ваші витрати на електроенергію. Ви, наприклад, можете вибирати продавати надлишки електроенергії за "зеленим тарифом" або накопичити надлишки в акумуляторах для подальшої мінімізації споживання мережевого електрики.

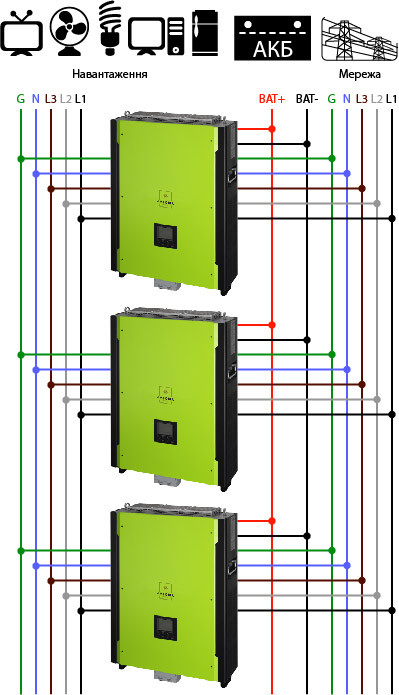

Схема паралельного підключення мережевих інверторів з резервної функцією виглядає так:

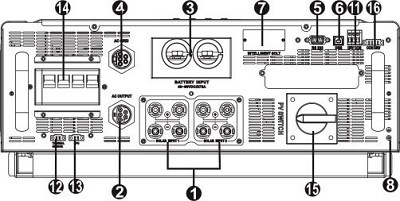

Панель для підключень до інвертора:
1. Клеми фотомодулів
2. Клеми мережі
3. Клеми акумулятора
4. Клеми навантаження
5. RS-232 порт
6. USB порт
7. Логічний слот
8. Заземлення
11. Перекидне реле
12. Тепловий датчик акумуляторної батареї
13. EPO
14. Вимикач змінного струму
15. Перемикач постійного струму
16. Реле контролю
17. Порти зв'язку паралельного з'єднання єднання інверторів
18. Порти розподілу струму паралельного з'єднання єднання інверторів
Стандартна схема підключення мережевого сонячного трифазного інвертора з резервної функцією виглядає так:
Однак більш цікавою схемою підключення інвертора є така:
При такій схемі підключення також можлива установка автоматичного реле перемикаючого всі домашні електроприлади з лінії мережевого електрики на лінію резервного енергопостачання.
Дисплей:
Дисплей трифазного мережевого інвертора ISGRID 10000 з резервної функцією дозволяє отримувати інформацію:
Основні атрибути | |
---|---|
Виробник | Axioma |
Країна виробник | Китай |
Номінальна потужність | 10000 Вт |
Форма вихідної напруги | Чиста синусоїда |
Габаритні розміри | |
Вага | 40 кг |
Висота | 167.2 мм |
Довжина | 622 мм |
Ширина | 500 мм |
