Стабілізатор напруги - електро-механічне або електричне (електронне) пристрій, що має вхід і вихід по напрузі, призначене для підтримки вихідної напруги у вузьких межах, при істотній зміні вхідної напруги і вихідного струму навантаження.
Стабілізатор забезпечує автоматичне відключення від мережі при перевищенні верхнього значення вхідної напруги граничного діапазон вхідних напруг, при зниженні напруги до робочого рівня відбувається автоматичне включення стабілізатора.
Також стабілізатор захищає від короткого замикання і тривалого перевантаження на виході, а також має режим «транзит» для аварійної ситуації, або у разі відсутності потреби в стабілізації напруги.
Трифазний стабілізатор змінної напруги призначений для корекції напруги в промислових і побутових мережах електропостачання з номінальною напругою 380 вольт. Трифазний стабілізатор побудований на основі трьох однофазних стабілізаторів НСН, сполучених за схемою «зірка» з обов'язковою вхідною нейтраллю. Вихідною напругою для трифазного стабілізатора є фазне (фаза-нуль), а не лінійна напруга.

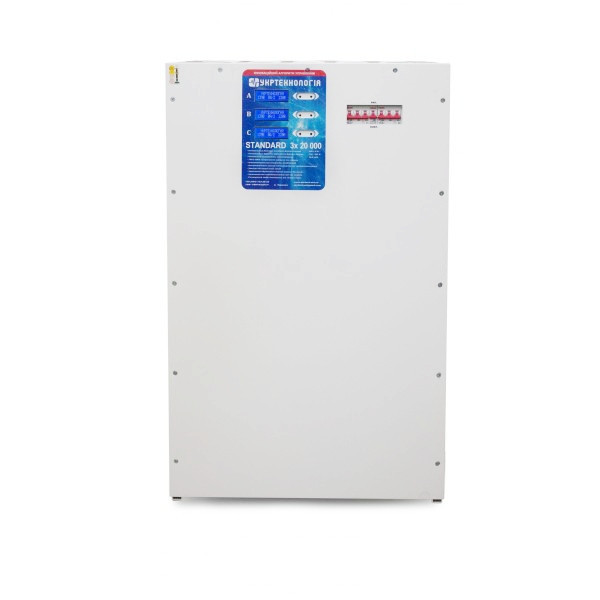

Стабілізатор напруги трифазний складається з трьох незалежних стабілізаторів НСН зібраних і комутовані в одному корпусі. Конструктивно стабілізатор виконаний в металічному корпусі, який дозволяє експлуатувати його в підлоговому варіанті. На лицьовій панелі є РК-індикатори, що показують (за замовчуванням) рівень вхідного і вихідного напруг, а також індикатори підвищеної напруги і перегріву.
У випадку відсутності необхідності в стабілізації напруги або несправності стабілізатора прилад можна вимкнути наявними перемикач " стабілізація-транзит.
Функціонально кожен окремий блок являє собою стабілізатор напруги вольтододаточного типу, що складається з автотрансформатора, потужних симісторних ключів, контролера напруги з максимально-струмового захисту від перевищення струму, споживаного навантаженням.
Стабілізатор забезпечує:
Переваги:
Характеристики стабілізатора:
Габаритні розміри | |
---|---|
Вага | 72 кг |
Основні | |
Виробник | Укртехнологія |
Гарантійний термін | 120 міс |
Країна виробник | Україна |
Номінальна потужність | 22.5 кВт |
Вихідна напруга | 380 В |
Тип стабілізатора | Симісторний |
Кількість фаз | 3 |
Захист та умови експлуатації | |
Захист від перевантажень | Так |
Захист від перепадів напруги | Так |
Захист від короткого замикання | Так |
Додаткові характеристики | |
Точність вимірювання +/- | 5 % |
