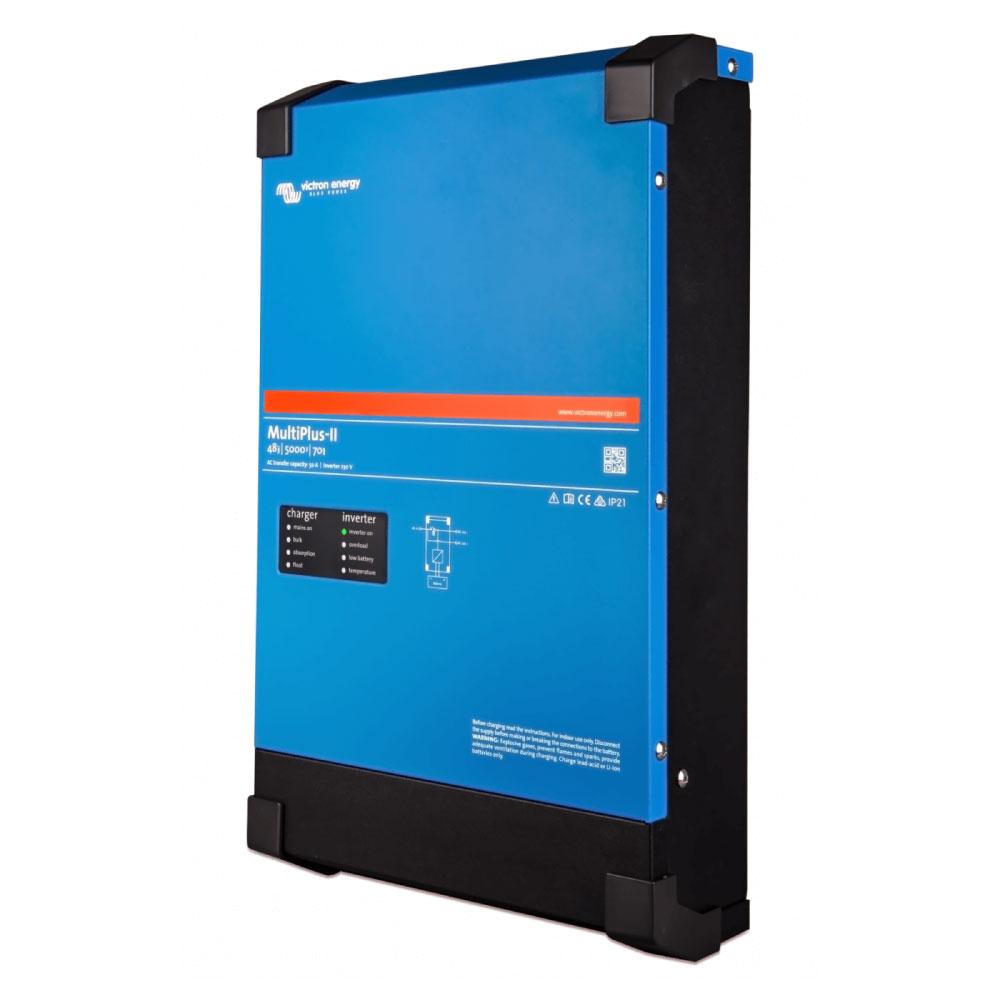

Гібридний сонячний інвертор 5000 ВА 48 В Victron Energy MultiPlus-II 48/5000/70-50

Гібридний інвертор MultiPlus-II 48/5000 / 70-50 це багатофункціональний перетворювач з інтелектуальним керуванням, чистим синусоїдальною вихідною напругою, що має в своєму складі високоефективний зарядний пристрій з адаптивною технологією заряду батарей і швидкодіючий трансфертне реле передачі змінного струму на 50А. Інвертор допускає роботу як в 3-фазних, так і в паралельних конфігураціях.

Технічні характеристики:

• Потужність номінальна - 5000ВА (4000Вт)
• Пікова - 9000Вт
• Діапазон вх. напруги - 187-265В
• Вихідна напруга / частота - 230В / 50Гц
• Трансферне реле - 50А
• Напруга харчування / діапазон - 48В / 38-66В
• Напруга абсорбції - 57,6В
• Напруга плаваючого заряду - 55,2В
• Напруга зберігання - 52,8В
• Струм заряду - 0-70А
• ККД - 96%
• Потужність: ХХ / пошук навантаження - 18Вт / 2Вт
• Підключення батарей - болт М8
• Підключення мережі - Гвинтові клеми 13 мм2
• Клас захисту - IP22
• Захисти - коротке замикання, перевантаження, висока напруга АКБ, низька напруга АКБ, перегрів
• Температура експлуатації - від -40 ° C до + 65 ° C
• Габарити (ВхШхД) - 565x323x148
• Вага -  29кг

Функції інвертора:

• Функція «PowerControl» - перерозподіл потужностей

PowerControl - обмеження вступної потужності від мережі або генератора шляхом автоматичного обмеження зарядного струму акумуляторних батарей.
У інвертор MultiPlus вбудовано потужний зарядний пристрій. Це має на увазі важку навантаження для мережі / берегового з'єднання або генераторної установки. Для уникнення перевантаження джерела АС споживаний струм автоматично обмежується. MultiPlus, в першу чергу, бере до уваги споживачів електроенергії, і використовує тільки «надмірний» струм для заряду акумуляторних батарей.

Цей режим дозволяє використовувати в тандемі наступний режим - режим додавання потужності до мережевої за рахунок акумуляторної батареї

• Функція «PowerAssist»

PowerAssist - підвищення потужності вхідного джерела змінного струму, шляхом підмішування енергії від акумуляторних батарей.
Ця функція бере принцип PowerControl і на додаток дозволяє Multiplus поставляти додаткову потужність від акумуляторних батарей. Коли пікова потужність потрібна тільки протягом обмеженого періоду часу, MultiPlus визначає, що потужності вхідного джерела мало і негайно компенсує цей недолік додаванням потужності від акумуляторів. Коли споживання електроенергії навантаженням зменшується, то зайва потужність вхідного джерела АС буде використовуватися для заряду акумуляторів.

При роботі цієї функції зарядний пристрій тимчасово відключається, включається інвертор і його вихідний струм подмішується до струму мережі, збільшуючи тим самим сумарну потужність (при цьому акумуляторні батареї розряджаються). Вхідний струм, при якому активується функція PowerAssist може бути налаштований з панелі управління або з комп'ютера.

• Функція Virtual Switch

Завдяки функціям Virtual Switch і Energy Storage System, гібридний інвертор MultiPlus можна налаштувати для роботи з альтернативними джерелами енергії таким чином, що електроенергія від сонячних батарей буде використовуватися в першу чергу, а при її нестачі - буде використовуватися мережеву електрику або буде запускатися генератор.

• Паралельна і трифазна конфігурації

До 6 інверторів можуть працювати паралельно для досягнення більш високої вихідної потужності на фазі. Робота в 3-фазної конфігурації також можлива (максимальна конфігурація: 6 інверторів паралельно на кожній фазі).

• Автоматичне трансфертне реле і допоміжний вихід

Основне функціональне призначення інвертора в разі аварії в мережі автоматично бере на себе поставку електроенергії до підключених споживачів. Перемикання відбувається менш ніж за 20мс, тому електронне обладнання продовжує працювати без збоїв. Але !!! При активації функції «UPS» інвертор переходить на режим роботи від АКБ практично без перерви. Наявність допоміжного НЕ зарезервованого виходу змінного струму (тільки для MultiPlus).

• Два режиму енергозбереження

При роботі в режимі пошуку навантаження, струм холостого ходу знижується на 70% від номінального. В цьому режимі інвертор вимкнений в разі відсутності або занадто малого навантаження. У режимі AES (економія) струм холостого ходу знижується на 20% від номінального (інвертор працює постійно).

• Програмоване реле

Інвертор оснащений програмованим реле, яке за замовчуванням встановлюється як реле сигналізації. Реле може бути запрограмовано і для безлічі інших подій, наприклад, для запуску генераторної установки або пріоритету використання альтернативної електроенергії. Налаштовується за допомогою програмного забезпечення

• Вбудований зарядний пристрій

Високоефективне адаптивне 4-ступеневу зарядний пристрій на макропроцесорному управлінні з урахуванням різних типів батарей, оптимізує процес заряду батарей. Окремий вхід для сенсорного виміру напруги на батареях (моделі 3000-5000VA) і вхід для підключення температурного датчика (в комплекті). Стадії заряду - Test, Bulk (посилений заряд), storage (зберігання).

• Конфігурація і налаштування інвертора

Настоянки малих трифазних і паралельних систем (до 3-х інверторів в системі), а також окремого інвертора, можна проводити за допомогою DIP перемикачів або панелі управління Blue Power Control GX. Для систем, що мають в своєму складі біліше трьох інверторів, а також налаштування всіх параметрів інвертора (Virtual Switch або Assistants, реле), потрібне програмне забезпечення, RJ45 UTP кабель і інтерфейс MK2-USB.
