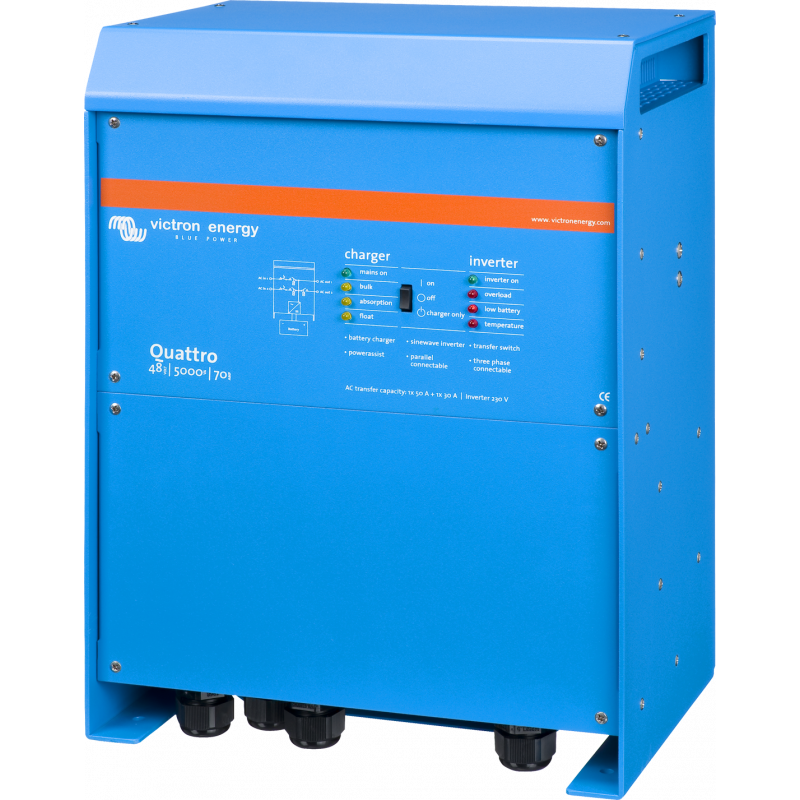

Гібридний Сонячний Інвертор Victron Energy Quattro 48/5000/70-100/100

Гібридний Сонячний Інвертор Victron Energy Quattro 48/5000 / 70-100 / 100

Quattro являє собою комбінацію інвертера і зарядного пристрою. Крім того, пристрій може використовувати два входи змінного струму і автоматично підключатися до активного з них. Серед безлічі характеристик можна відзначити точну синусоїду инвертора, адаптивність заряду, гібридну технологію PowerAssist плюс численні можливості інтеграції в систему, наприклад, можливість роботи в режимі трьох фаз або поділу фаз і робота в паралелі.

Особливості інвертора Victron Energy Quattro 48/5000 / 70-100 / 100:

• Макс. Ефективність: 95%;
• Діапазон напруги (DC): 38-66 В;
• Матеріал корпусу: алюміній;
• Підключення батарей: 4 болта M8;
• Відповідність стандартам EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3 -3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3.

Технічні характеристики:

• Тип інвертора - Гібридний автономний
• Кількість фаз - 1
• Номінальна потужність навантаження, Вт - 4000
• Номінальна потужність навантаження, ВА - 5000
• Пікова потужність - 10000 Вт
• Максимальний струм заряду батареї - 70 А
• Форма вихідної напруги - Чиста синусоїда
• Вихідна напруга АКБ, В - 48
• Максимальний струм заряду, А - 70
• Діапазон вхідної напруги АС, В - 187 - 265
• Час перемикання, мс - 20
• Клас потужності гібридного інвертора, Вт - 4000 - 5900
• Власне споживання - 35 Вт
• ККД - 95
• Робоча температура, ° C - -40 ... +65 ° C
• Розміри (д / ш / в), мм - 328/240/444
• Вага, кг - 30
• Гарантія, міс - 60

Функції Інвертора:

• Функція "PowerControl" - обмеження споживання

Ця функція обмежує споживану потужність від вхідного джерела шляхом обмеження струму заряду. Таким чином, для заряду акумуляторних батарей інвертор використовує тільки надлишкову потужність вхідного джерела.

• Функції "PowerAssist" - додавання потужності

Функція використовується для покриття пікових навантажень на джерело змінного струму протягом обмеженого періоду часу (до розряду акумуляторного банку). Інвертор визначає, що потужності вхідного джерела мало і негайно компенсує цей недолік додаванням потужності від акумуляторів. Коли споживання електроенергії навантаженням зменшується, то зайва потужність вхідного джерела буде використана для заряду акумуляторів.

• Frequency shift - частотний зсув

Якщо сонячний інвертор підключений до виходу Quattro, то надлишок, що виробляється сонячним інвертором енергії, буде використовуватися для підзарядки акумуляторів. Після заряду акумуляторів і при відсутності навантаження Quattro відключить сонячний інвертор, зрушуючи частоту на 1 Гц (встановлюється). Як тільки напруга на акумуляторному банку стане нижче певного рівня, частота повертається до норми і сонячний інвертор буде перезавантажений. Потужність сонячного інвертора, підключеного до виходу Quattro, обмежується номінальною потужністю самого Quattro.

• Паралельна і трифазна конфігурації

Для отримання більш високої вихідної потужності до 6 інверторів можуть працювати паралельно. Робота в 3-фазної конфігурації також можлива (максимальна конфігурація: 6 інверторів включених паралельно на кожній фазі).

• Автоматичне трансфертне реле і допоміжний вихід

У разі аварії в мережі інвертор автоматично перемикається на режим роботи від акумуляторних батарей і, після відновлення мережі, автоматично перемикається на режим прямої трансляції напруги до споживачів. Перемикання відбувається менш ніж за 20мс, тому електронне обладнання продовжує працювати без збоїв. При активації функції "UPS" інвертор переходить на режим роботи від АКБ практично без затримки. Ця серія інверторів має допоміжний НЕ резервовану вихід змінного струму для другорядних навантажень.

• Два входу змінного струму (AC1 і AC2) з вбудованим перемикачем

Quattro може бути підключений до двох незалежних джерел змінного струму, наприклад промислової мережі і електрогенератори. Quattro буде автоматично підключатися до активних джерел змінного струму (пріоритетний АС1).

• Два режиму енергозбереження

У режимі пошуку навантаження, струм холостого ходу інвертора знижується на 70% від номінального струму. В цьому режимі інвертор вимкнений і включається кожні дві секунди на короткий період часу для визначення навантаження. У режимі AES (економія) струм холостого ходу знижується на 20% від номінального струму (інвертор працює постійно). Режим AES можна встановити тільки за допомогою ПО VEConfigure.

• Програмоване реле

Інвертори Quattro оснащені трьома програмованими реле, які можуть бути запрограмовані для величезної кількості подій, наприклад, для запуску генераторної установки (за замовчуванням реле сигналізації). Налаштування можливі тільки за допомогою програмного забезпечення (див. Розділ "Програмне забезпечення").

• Два програмованих аналогових / цифрових портів введення / виводу

Інвертори Quattro оснащені двома портами вводу / виводу (аналоговий / цифровий). Ці порти можуть використовуватися для різних цілей. Одне із застосувань, це спілкування з BMS від літій-іонного акумулятора.

• Вбудований зарядний пристрій

Високоефективне з безліччю програмованих параметрів 4-х ступеневу зарядний пристрій з адаптивною технологією заряду з урахуванням різних типів батарей, оптимізує процес заряду батарей. За допомогою температурного датчика (в комплекті) відбувається корекція напруги заряду в залежності від температури батарей. Інвертори мають окремий вхід для сенсорного виміру напруги на батареях для визначення компенсації падіння напруги на кабелях, при великих токах заряду.

• Налаштування інвертора і конфігурація систем

Налаштування малих трифазних і паралельних систем (до 3-х інверторів в системі), а також окремого інвертора, можна проводити за допомогою DIP перемикачів або панелі управління Blue Power Control GX. Для систем, що мають в своєму складі більше трьох інверторів, а також налаштування всіх параметрів інвертора (Virtual Switch або Assistants, реле), потрібне програмне забезпечення, RJ45 UTP кабель і інтерфейс MK2-USB.
