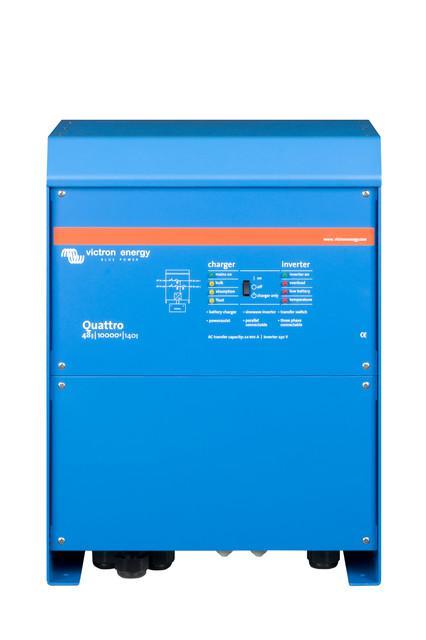

Гібридний сонячний інвертор Victron Energy Quattro 48/10000/140-100/100

Гібридний Сонячний Інвертор Victron Energy Quattro 48/10000 / 140-100 / 100

Інвертор Victron Energy Quattro 48/10000 / 140-100 / 100 характеризується вихідною потужністю до 8000 Вт, пікової потужністю до 20000 Вт, однофазний вихід 230В ± 2% і 50Гц ± 0,1%. Видає напругу на АКБ 48 В, зарядний струм до 140 А.

Переваги:

• Чиста синусоїда на виході;
• Висока пускова потужність;
• Функція підтримки потужності;
• Функція розбивка груп навантаження по пріоритетності;
• Програмоване реле; VE.Bus комунікаційний порт (для віддаленого моніторингу, інтеграції системи);
• Com. порт загального призначення;
• Діапазон робочих температур: від -40 до +65 ° С;
• Захист від короткого замикання, перевантаження, перенапруги і недостатньої напруги АКБ, перегріву;
• Максимальний ККД 96%

Технічні характеристики:

• Виробник: Victron Energy
• Тип інвертора: Гібридний автономний
• Кількість фаз: 1
• Номінальна потужність навантаження, Вт: 8000
• Номінальна потужність навантаження, ВА: 10000
• Короткочасне перевантаження, Вт (ВА): 20000
• Форма вихідної напруги: Чиста синусоїда
• Вихідна напруга АКБ, В: 48
• Максимальний струм заряду, А: 140
• Діапазон вхідної напруги АС, В: 187 - 265
• Час перемикання, мс: 20
• Клас потужності гібридного інвертора, Вт: 8000 - 9900
• Власне споживання: 50 Вт
• ККД: 96
• Робоча температура, ° C: -40 ... +65 ° C
• Розміри (д / ш / в), мм: 350/280/470
• Вага, кг: 45
• Гарантія, міс: 60

Функції інвертора:

• Автономний інвертор Victron Quattro 48/10000

Призначений для створення автономних і резервних систем електроживлення підвищеної надійності з використанням різних джерел енергії: сонячних батарей, паливних генераторів або традиційної мережі. MultiPlus ідеальний для використання в приватних будинках і комерційних об'єктах, представляючи собою комбінацію автономного інвертора і зарядного пристрою в єдиному корпусі. Широкий набір характеристик включає в себе інвертор з чистою синусоїдою, функцію адаптивного заряду акумуляторних батарей, гібридну технологію підтримки потужності PowerAssist плюс численні можливості системної інтеграції.

• Два АС входу з вбудованим перемикачем передачі

Quattro можна підключити до двох незалежних АС джерел, наприклад муніципальної електромережі і генератору або двом генераторам. Quattro автоматично підключиться до активного джерела.

• Два виходи змінного струму

Основний вихід в разі аварії в мережі автоматично перемикається на режим роботи від акумуляторних батарей і, після відновлення мережі, на режим прямої трансляції напруги до споживачів. Перемикання відбувається менш ніж за 20 мс, а при активації функції "UPS" практично без затримки. Другий вихід доступний тільки в тому випадку, якщо на вході інвертора доступна входить мережа. Некритичні навантаження, наприклад водонагрівач, може бути підключений до цього виходу. За допомогою конфігурації, цей вихід можна програмувати на інші завдання. Наприклад - відключення виходу при заданих параметрах: розряд акумуляторів до певного рівня, включення генератора і т.п.

• Максимальна потужність завдяки паралельній роботі 90 кВА

До 6 інверторів можуть працювати паралельно, щоб домогтися більшої вихідної потужності. Наприклад, шість блоків 48/15000/200 забезпечуватимуть вихідну потужність 72кВт / 90 кВА з зарядної потужністю 1200 А.

• Трифазні системи

На додаток до паралельному з'єднанню, є можливість об'єднувати інвертори в трифазні системи живлення. Також можна з'єднати до шести інверторів на фазу і отримати потужний трифазне пристрій 216 кВт / 270 кВА і більш ніж 3600 А зарядного струму.

• Функція PowerControl

Ця функція буде необхідна при використанні пристрою в слабкій зовнішньої мережі (малопотужний генератор, невелика виділена потужність зовнішньої мережі, слабка проводка). Інвертор має потужний зарядний пристрій, тому він буде споживати багато струму від генератора або мережі. При використанні Multi Control Panel або Color Control GX, можна встановити граничне значення вхідного струму. Потім інвертор враховує інші навантаження змінного струму і зменшує зарядний струм, що запобігає перевантаженню генератора або мережі.
Ця функція дуже корисна для використання на суднах, які часто підключаються до різних берегових ліній. У приватних домогосподарствах функція корисна при паралельній навантаженні з інвертором (полив, басейн) не вимагає резервування, щоб виключити перевантаження мережі при одночасному включенні.

• Унікальна функція підтримки потужності Power Assist

PowerAssist - підвищення потужності мережі або генератора. Ця функція використовує принцип PowerControl для подальшого вимірювання. Це дозволяє MultiPlus збільшувати потужність мережі або альтернативного джерела енергії. Там, де пікова потужність часто потрібно тільки на обмежений період, MultiPlus гарантує, що недостатня потужність мережі або генератора негайно компенсується потужністю взятої з акумуляторних батарей. Коли навантаження зменшується, запасна потужність використовується для підзарядки акумулятора.

• Використання сонячної енергії

MultiPlus можна використовувати в системі з сонячними батареями за допомогою контролерів заряду і / або мережевого інвертора. Навіть при відсутності зовнішньої мережі, сонячні батареї продовжують давати електроенергію необхідну для живлення навантажень і заряду акумуляторів. При надлишку енергії, MultiPlus дає команду на обмеження потужності мережевого інвертора або контролера заряду. Для мережевих інверторів виробника Fronius, прописаний інтерфейс і інформаційний протокол управління.

• Налаштування системи

Мінімально-необхідні настройки можна зробити за допомогою настройки DIP-перемикачів. Паралельні і трифазні додатки можуть бути налаштовані за допомогою інтерфейсу MK3-USB або MK2-USB і програмного забезпечення VE.Bus Quick Configure і VE.Bus System.

• Програмуєме реле

Victron MultiPlus має керуючий релейний контакт, роботу якого можна запрограмувати на різні події для управління зовнішніми пристроями. Цей контакт інтегрований в пристрій і значно розширює можливості систем електропостачання.

Віддалений моніторинг і контроль
Venus GX і панель управління Color Control GX. Дані про систему можна безкоштовно зберігати і відображати на веб-сайті VRM (Victron Remote Management).

Віддалена настройка
При підключенні до мережі Internet системи Victron Energy c встановленими панелями управління Color Control GX або Venus GX можуть мати віддалений доступ і можливість конфігурувати систему з будь-якої точки світу.
