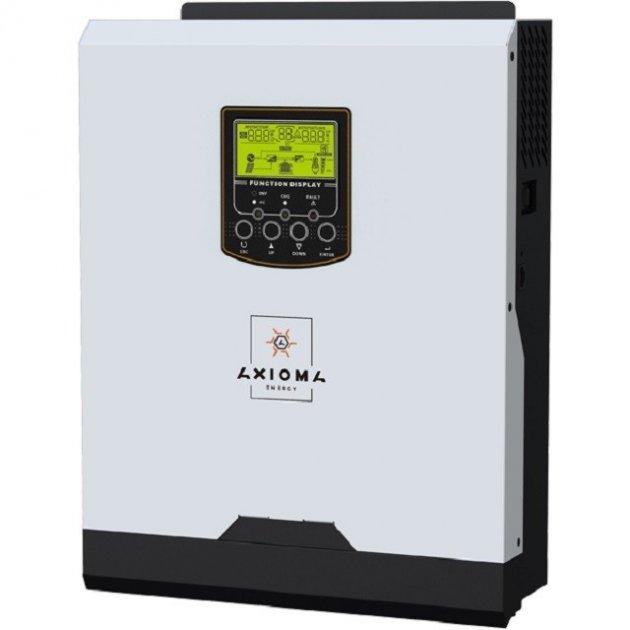

Сонячний інвертор 3000Вт, 24В + МППТ на 3 кВт, ISMPPT BF 3000 гібридний

Сонячний інвертор 3000Вт, 24В + МППТ на 3 кВт, ISMPPT BF 3000 гібридний

Гібридні Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановлювати діапазон вхідної напруги.

Відмінна особливість пристроїв з індексом BF – здатність працювати без акумуляторних батарей та більш висока напруга на вході PV

Переваги:

• Чисто синусоїдальна форма вихідної напруги 230В.
• Вбудований PWM (ШИМ) контролер сонячної зарядки.
• Регулює діапазон напруг живильної електромережі.
• Регулювання сили зарядного струму.
• Пріоритет живлення, що вибирається від мережі/від сонячних батарей через РКІ інтерфейс.
• Можливість живлення як від електромережі, так і від електрогенератора.
• Автоматичне відновлення живлення від електромережі при відновленні напруги.
• Захист від перевантаження та короткого замикання.
• Інтелектуальний зарядний пристрій для оптимізації продуктивності акумулятора.
• функція холодного старту.

Технічні характеристики:

• Модель: ISMPPT BF 3000

• Номінальна потужність: 3000 ВА/3000 Вт.
• Вхід Напруга: 230 В
• Діапазон напруги, що вибирається: 170-280 В (для ПК) 90-280 В (для побутової техніки)
• Діапазон частот: 50 Гц/60 Гц (автоматичне визначення)
• Вихід Напруга змінного струму: (режим акумулятора) 230 ± 5%
• Перевантажувальна здатність: 6000 ВА
• ККД (пік): 93%
• Час перемикання: 10 мс (для комп'ютера) 20 мс (для побутової техніки)
• Форма сигналу: Чиста синусоїда
• Напруга акумулятора: 24 В
• Плаваюча напруга заряду: 27 В
• Захист від перезаряджання: 32 В
• Заряджання від сонця та змінного струму
• Максимальна напруга х.г. фотоелектричної матриці: 450 В
• Максимальна потужність фотоелектричної матриці: 3000 Вт.
• Робоча напруга: 60-400 В
• Максимальний струм від сонячних батарей: 13 А
• Максимальний струм сонячного заряду: 80 А
• Максимальний струм заряду від змінного струму: 80 А
• Максимальний струм заряду (сонце+мережа): 80 А
• Фізичні параметри
• Розміри, Г х Ш х В (мм): 100х288х390
• Вага нетто (кг): 8
• Інтерфейс зв'язку: RS232
• Вологість: 5% - 95% відносної вологості (без конденсації)
• Робоча температура: -10 С ... 50 С
• Температура зберігання: -15 С…60 С

Панель для підключень до інвертора виглядає так

7. Вхід змінного струму
8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник
12. Порт USB зв'язку

 Приклад схеми підключення Гібридного Джерела безперебійного живлення

Схема електричних з'єднань Гібридного Джерела безперебійного живлення з чистою синусоїда

Опис схеми

ДБЖ – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – Паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору живильної лінії
АКБ – Акумуляторна батарея
F1 – Автоматичний вимикач 10А – 40А
F2 – Автоматичний вимикач 10А – 40А
F3 – Автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А

У запропонованій схемі мережеве напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключена паливна електростанція (дизель – генератор, бензо - електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.

Для економії палива в разі відсутності мережевої напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора у режим транзиту.

Панель управління Гібридного Джерела безперебійного живлення

Світлодіодні індикатори.

Індикатор			Повідомлення
	Зелений	Світиться	Електропостачання споживачів з мережі
		Блимає	Електропостачання споживачів від АКБ
	Зелений	Світиться	АКБ заряджена
		Блимає	АКБ заряджається
	Червоний	Світиться	Повідомлення про аварію
		Блимає	Попередження

Функціональні клавіші
