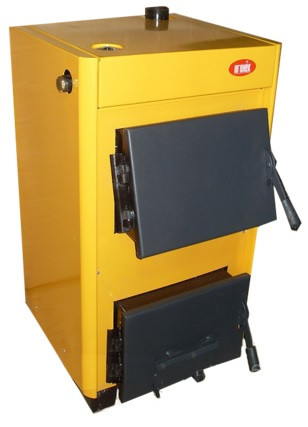

Котел на твердому паливі ВОГНИК КОТВ призначений для теплопостачання офісів, будинків, котеджів, кафе, ресторанів, готелів, промислових об'єктів, виробничих площ, обладнаних системами водяного опалення з примусовою або природною циркуляцією.
Котли виконані з жароміцної сталі товщиною від 3 мм в малопотужних моделях і більше. Мають вбудований термометр, що дозволить завжди знати температуру на виході.
10, 12, 14, 18 і т. д. - позначають номінальну теплову потужність в кВт;
Серія "без літер" - класичний варіант;
Серія "П" - наявність варильної поверхні (чавунна плита); (незначні відмінності топкової камери і отвору відведення та подачі теплоносія в задній частині апарату)
Серія "В" - наявність другого контура для нагріву гарячої води;
Серія "ПВ" - мають і другий контур і чавунну плиту;
Серія "Д" - мають збільшений об'єм топки;
Серія "М" - у новому корпусі;
Серія "T" - мають Турбіну і автоматику (тривалого горіння);
Серія "VIP" - мають декоративні чавунні дверцята, полотенцесушитель і чавунну плиту;
Серія "ДГ" - тривалого горіння;
Серія "Тайга" - специфічна форма що дозволяє завантажувати довгі поліна;
Моделі 10-25 кВт мають 2 дверці, моделі 30-50 кВт - 3 дверцята і 80-100 кВт - 4 дверцята. Моделі з водяним контуром мають потужності від 18 до 30 кВт. Моделі від 18 до 100 кВт Серії "Т" можуть бути укомплектовані нагнітальним вентилятором на нижній дверцятах.
Котли можуть бути укомплектовані механічним регулятором тяги або комплектом: автоматика + вентилятор
Номінальна потужність | 18 | *при роботі на антрациті |
Опалювальна площа, м2 | 150-180 | *при висоті стелі 2,8 м |
Розхід антрациту середньодобовий сезонний (при р Qн = 30 МДж / кг), кг, не більше | 30 | |
Габаритні і приєднувальні розміри | ||
---|---|---|
Довжина L, мм | 600 | |
Висота, мм | 880 | |
Ширина, мм | 460 | |
Обсяг топки, л | 62 | |
Обсяг водяний ємкості котла, л | 48 | |
Маса, кг, не більше | 100 | |
Підключення теплоносія в систему, дюйм | G 2 | |
Димар (рекомендовані параметри): | ||
Висота, м, не менше | 57 | |
Температура продуктів згорання на виході з котла, oC, не більше | 250 | |
Теплоносій (вода, незамерзаюча рідина) | ||
Тиск, МПа, не більше | 0,13 | |
Температура, oC, не більше | 95 | |
Розрідження за котлом, Па | від 25 до 49 | *при нормальній потужності |
Основні | |
---|---|
Виробник | Вогник |
Країна виробник | Україна |
Автоматична подача палива | Ні |
Вага | 100 кг |
Вид пального | Тверде |
Гарантійний термін | 30 міс |
Матеріал теплообмінника | Сталь |
Потужність номінальна | 18 кВт |
Призначення котла | Двуконтурний |
Об'єм води в котлі | 48 л |
Об'єм камери згоряння | 62 л |
Площа обігріву | 180 кв.м |
Стан | Новий |
Спосіб відведення відпрацьованих газів | Димар |
Спосіб установки | Підлоговий |
Теплоносій | Вода |
Тип топки | Відкрита |
Габаритні і приєднувальні розміри | |
Повернення з системи опалення | 2" |
Вхід в систему опалення | 2" |
Висота | 880 мм |
Глибина | 600 мм |
Ширина | 460 мм |
