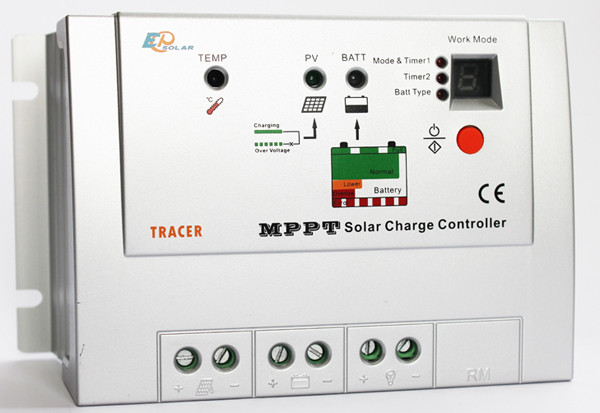

Контролер заряду сонячної батареї MPPT EPSolar 10А-12/24В Tracer-1215RN

MPPT це основна топологія економічних схемах перетворення, що реалізується на мікропроцесорі для інтелектуальної регулювання робочої точки сонячних панелей, що дозволяє сонячним панелям розвивати максимальну потужність. При зміні умов, робоча точка сонячних панелей відхилятися від точки максимальної потужності, мікропроцесор буде регулювати робочу точку сонячні батареї на основі розрахунку MPPT, щоб витягти з сонячних батарей максимально можливу потужність.
У порівнянні з ШІМ - контролерами, контролер MPPT може збільшити вихідну потужність сонячних батарей на 5% ~ 30%. Збільшення вихідний потужності залежить від таких факторів, як особливості сонячних панелей, умов навколишнього середовища та рівня освітлення.

У цьому контролері можливі 4 режиму роботи
1. Контролер для освітлення - встановлюємо час світіння після того, як стемніло (Таймер1) і перед світанком (Таймер2), на протязі від 1 до 15 годин.
2. Контролер для освітлення - включення світіння через 10хв. після того, як стемніло і до світанку.
3. Контролер у ручному режимі (включення живлення навантаження кнопкою).
4. Тестовий режим навантаження - включення навантаження після того, як стемніло і виключення з світанком без затримки.

Особливості

•1. Технологія пошуку точки максимальної потужності MPPT (Maximum Power Point Tracking)
•2. ККД перетворення 97%
•3. Піковий ККД 99%
•4. Висока швидкодія
•5. 4х ступенева зарядка з ШІМ регулюванням
•6. Природне конвекційне охолодження
•7. Повна потужність при температурі навколишнього середовища до 45
•8. Температурна компенсація
•9. можливий вибір герметичних гелієвих(Gel) і заливних (Flooded) акумуляторів
•10. Автоматичне включення навантаження вночі.
•11. Управління навантаженням
•12. Інтерфейс RJ45 для зовнішнього пульта (MT-5)
•13. 1 рік гарантії
•14. Сертифікований в Європі (CE)

Електричні захисту
• Захист сонячних батарей від короткого замикання
• Захист від зворотної полярності сонячних батарей.
• Аварійна захист від перенапруги сонячних батарей.
• Захист сонячних батарей від перевантаження по струму.
• Захист акумулятора від перезаряду
•Захист акумулятора від переразраряда
• Захист від зворотної полярності акумулятора
• Захист від короткого замикання в навантаженні
• Захист від перевантаження

Переваги MPPT

Вольт - Амперна характеристика

Наведена типова ВА характеристика сонячної батареї для акумулятора 12В.

Звичайний контролер сонячної зарядки:
Сонячна панель працює в точці А, робоча напруга панелі сонячної батареї трохи вище напруги акумуляторної батареї.
Напруга зарядки: UA = 13.2 В
Струм заряду: IA = 5.8 A
Потужність: PA = 13,2 * 5,8 = 76.56 Вт

MPPT Контролер:
Сонячна панель працює в точці В, робоче напруга сонячної панелі набагато вище, ніж напруга акумуляторної батареї.
Напруга зарядки: UB = 17.9 В,
Струм зарядки: IB = 5,2 A
Потужність: PB = 17,9 * 5,2 = 93,08 Вт

Порівняння:
Потужність B вище потужності A.
(PB-PA)/ PA=21,6%

В залежності від різних виробників сонячних панелей, різної інтенсивності сонячного освітлення, температури, ефективності сонячного контролера заряду і так далі величина підвищення ефективної відсоткової потужності становить 10-30%.

Світлодіодна індикація, управління, підключення

1 – Датчик температури
Вимірює температуру навколишнього середовища і визначає температурну компенсацію для зарядки і розрядки.
2 – Світлодіодний індикатор стану зарядки.
Показує стан зарядки і підвищена напруга акумулятора.
3 – Світлодіодний індикатор стану акумулятора
Показує стан акумулятора або системне попередження.
4 – Індикатори установок
Відповідний індикатор загоряється, коли встановлюється таймер1, таймер2 і тип акумулятора.
5 – цифровий Світлодіодний дисплей
Показує робочий режим навантаження і стан.
6 –Кнопка налаштування В ручному режимі використовується для Вкл./Викл. навантаження)
Встановлює режим роботи навантаження та вибір типу акумулятора.
7 – Клеми підключення сонячних панелей
8 – Клеми підключення акумулятора
9 – Клеми підключення навантаження

Світлодіодний індикатор стану зарядки.
Зелений постійно Заряджається акумулятор
Зелений блимає – Акумулятор перезаряжен

Світлодіодний індикатор стану акумулятора

Зелений постійно – Напруга акумулятора в допустимому діапазоні.
Зелений блимає – Акумулятор заряджений
Помаранчевий постійно – Низька напруга акумулятора
Червоний постійно – Акумулятор повністю розряджений.
Червоний блимає – перевантаження або коротке замикання навантаження.

Індикація завищеного напруги сонячних панелей

Світлодіодний цифровий дисплей - відображення букви "P"

Схема підключення

Режим роботи

Від заходу до світанку
Коли напруга сонячних панелей опускається нижче точки NTTV (порогове напруга нічного часу), на заході контролер включає навантаження після затримки 10хв. Коли напруга сонячних панелей піднімається вище точки DTTV (порогове напруга денного часу), на світанку контролер вимикає навантаження після затримки 10хв.
Світло включається + Таймер (1-15ч вкл.)
Когда напряжение солнечных панелей опускается ниже точки NTTV (пороговое напряжение ночного времени), на закате контролер включает нагрузку после задержки 10мин. На время в течении нескольких часов установленных на таймере пользователем.
Тестовый режим
Используется для проверки системы так же, как «От зари до зари» но без задержки 10 минут, контроллер распознает начальное напряжение солнечных батарей. Когда напряжения ниже начального, контроллер включит нагрузку, если выше, выключит нагрузку. Тестовый режим позволяет легко проверить установку системы.
Ручной режим
Этот режим служит для включения / выключения нагрузки в ручную кнопкой.

Пороговые напряжения

Установка режима нагрузки

При каждом нажатии кнопки настроек цифровой индикатор поочередно отображает установки «Таймер1», «Таймер2», «Тип Аккумулятора».
Когда индикатор «Timer1» светит нажмите и удерживайте на 5сек. кнопку настроек цифровой индикатор будет мигать. Затем нажимайте кнопку настроек до появления числа на цифровом индикаторе в соответствии с установками «Таймер1».

Установки «Таймер1»

Не установлен – n
От заката до рассвета, включено на протяжении всей ночи – 0
Нагрузка включена на протяжении 1-15 часа через 10 мин после заката – 1 -15
Тестовый режим – 16
Ручной режим – 17

Настройка «Таймер2» так же как и «Таймер1» при светящемся индикаторе «Timer2»

Установки «Таймер2»

Не установлен – n
От заката до рассвета, включено на протяжении всей ночи – 0
Нагрузка включена на протяжении 1 - 15 часа через 10 мин после заката – 1 - 15

Выбор типа аккумулятора

Натисніть і утримуйте на 5 сек. кнопку налаштувань коли світить індикатор «battery type». Цифровий індикатор буде блимати. Натискайте кнопку до появи на індикаторі цифри відповідної установки типу акумулятора

Установки типу акумулятора

Герметичний Свинцовокислотный – 1
Гелевий (Gel) – 2
Заливний (Flooded) акумулятор - 3

Технічні характеристики
