Основна відмінність даного контролера-НАЯВНІСТЬ USB ГНІЗДА ДЛЯ ЗАРЯДКИ МОБІЛЬНИХ ТЕЛЕФОНІВ, СМАРТФОНІВ.
Цей контролер може зарядити будь-яку портативну техніку, яку можна заряджати від USB гнізда комп'ютера.
У цьому контролері можливі 3 режими роботи
1. Контролер для освітлення - встановлюємо час світіння після того, як стемніло на протязі від 1 до 13 годин.
2. Контролер для освітлення - встановлюємо час світіння після того, як стемніло і до світанку.
3. Контролер у звичайному режимі харчування подається на навантаження постійно).
Особливості
1. Світлодіодна індикація відображає рівень заряду акумулятора, підзарядку і розряд батареї.
2. Передбачені захисту від перезаряду, від перерозряду, від перевантаження, від короткого замикання і від неправильної полярності.
3. ШІМ режим зарядки більш економічний за рахунок ККД на 3% - 6% вище в порівнянні з не - ШИМ зарядними устройсвами.
4. Всі параметри зарядки і розрядки були встановлені виробником, тому немає необхідності налаштовувати параметри.
5. Є можливість вибрати режим роботи навантаження.
6. Предтвращает від повного розряду акумулятора вночі.
Світлодіодна індикація
1. Індикація зарядки: Після правильного підключення контролера, якщо індикатор зарядки раніше не світиться, це означає сонячне світло слабкий або немає сонячного світла. І якщо індикатор зарядки світиться, це означає, контролер заряджає акумулятор. Коли індикатор блимає, це означає, що батарея знаходиться в плаваючому режимі зарядки, акумулятор підтримується в повністю зарядженому стані що подовжує термін служби акумулятора.
2. Індикація рівня заряду акумулятора: Коли індикатор рівня заряду акумулятора спалахує червоним, навантаження буде відключена через час встановлене захистом акумулятора.
Рівень заряду акумулятора | Повний заряд | нормальний | низький рівень | аварійно низький рівень |
Індикація | зелений | помаранчевий | червоний | червоні спалахи |
3. Індикація стану навантаження: Коли індикатор навантаження блимає, це означає відключене.
Стан навантаження | включена | вимкнено | Відключене захист від перевантаження або короткого замикання |
Індикація | Світить | не світить | спышки |
Режим роботи
1. Нормальний режим контролера: немає контролю освітлення і контролю часу роботи, використовується в якості звичайного контролера.
2. Режим контролю освітлення і пори: У цей режимі контролер включає навантаження після затемнення і вимикає після встановленого часу.
3. Режим контролю за рівнем освітлення: У цьому режимі якщо напруга сонячної батареї знижується нижче 2,5 В (5В для системного напяжения24В) контролер включить навантаження через 10сек.Якщо напруга піднімається вище 3,5 (7В для системного напряжения24В) контролер вимкне навантаження через 10сек.
Вибір режиму виконується клавішею включення/вимикання навантаження.
Коротке натискання вимикання/вмикання навантаження.
Тривале натискання вибір режиму роботи, при цьому індикатор навантаження буде блимати, 1-13 спалахів - режим контролю освітлення і пори, 14 спалахів - режим контролю освітлення, 15 - спалахів - нормальний режим. Відпустивши клавішу, після відповідної спалаху вибирається режим роботи контролера. Контролер зберігає цю настройку при виключенні.

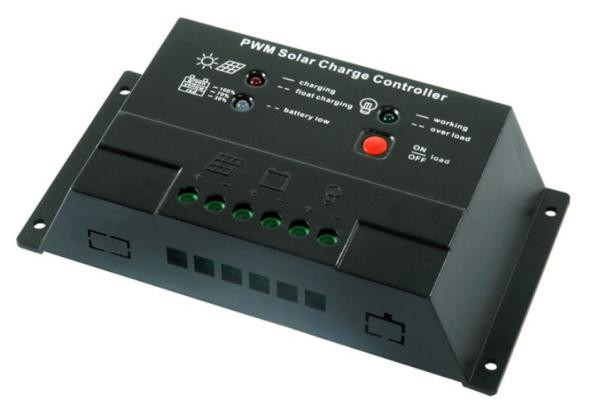

Модель | CM2024Z+USB | |
Ціна, дол. США | у оголошень | |
Номінальний струм | 20А | |
Напруга холостого ходу | < 50В | |
Системне напруга | 12В/24В | |
Захист відключенням від заниженої напруги | 11,2 В/22,4 В | |
Напруги відновлення включення | 12,6 В/25,2 В | |
Захист виходу від перевантаження і короткого замикання | 23А - Захисне відключення через 60сек. 29А - Захисне відключення через 5сек. > 40А - Захисне відключення без затримки. | |
Втрати холостого ходу | ≤13мА (Без використання USB) | |
Падіння напруги при зарядці | < 0.2 В | |
Падіння напруги при розряді | < 0.1 В | |
Основні | |
---|---|
Виробник | Juta |
Країна виробник | Китай |
Гарантійний термін | 12 міс |
Максимальний струм сонячної батареї | 20 А |
Тип контролера | PWM |
