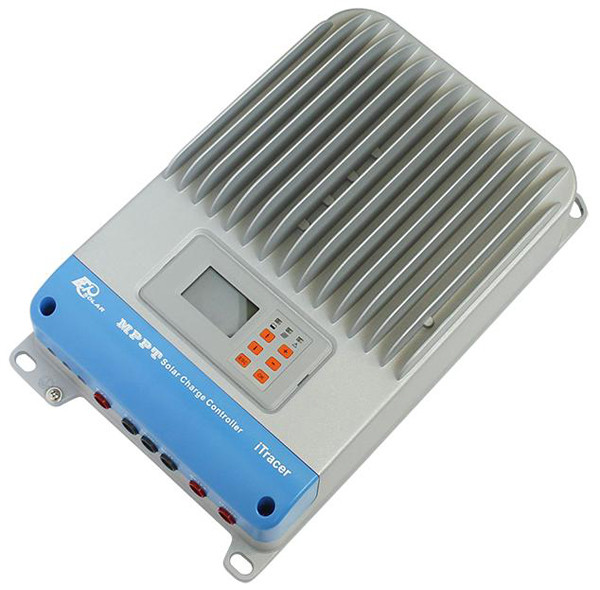

Контролер MPPT 60A 12/24/36/48В з дисплеєм iTracer iT6415ND контролер промислового класу з поліпшеним алгоритмом пошуку точки максимальної потужності (Maximum Power Point Tracking MPPT). Він може передати максимально доступну потужність зарядку акумулятора і заряджати акумулятор невисокого номінального напруги від сонячних батарей більш високого номінального напруги .
У цьому контролері можливі 4 режиму роботи навантаження
Натисніть для входу в меню налаштувань режиму роботи навантаження коли виділений пункт Load Set, клавішамиможна вибрати режим з відповідних пунктів Manual – ручний режим, Light On/Off - Від заходу до світанку, Light On+Timer - Включення навантаження по таймеру, Time - За часом.
Ручний режим
Цей режим служить для вмикання / вимикання навантаження в ручну кнопкою.
Від заходу до світанку
Коли напруга сонячних панелей опускається нижче точки NTTV (порогове напруга нічного часу), на заході контролер включає навантаження після затримки 10хв. Коли напруга сонячних панелей піднімається вище точки DTTV (порогове напруга денного часу), на світанку контролер вимикає навантаження після затримки 10хв.
Включення світла по таймеру
Коли напруга сонячних панелей опускається нижче точки NTTV (порогове напруга нічного часу), на заході контролер включає навантаження після затримки 10хв. На час протягом декількох годин встановлених користувачем на таймері 1. Потім включить навантаження перед світанком на час протягом декількох годин встановлених користувачем на таймері 2.
За часом
Навантаження одноразово або двічі на добу включається у встановлений вами час включення і вимикається встановлене користувачем час вимикання.
Є можливість вибору 4 типів акумуляторних батарей
Герметичний Свинцовокислотный (Sealed)
Гелевий (Gel)
Заливний (Flooded)
налаштування Користувача (User)
Поряд зі звичайним контролем стану акумулятора за заданими рівнями напруги в даному контролері є дуже цікава функція-можливість встановлювати ступінь розряду і ступінь заряду акумулятора в % від його номінальної ємності.
Для цього достатньо в налаштуваннях (див. нижче) вказати тип і ємність акумулятора а також допустимі межі розряду і заряду акумулятора.
Особливості
• Улучшенный алгоритм MPPT с максимальной эффективностью 99%
• Технология многофазного синхронного выпрямления с максимальным КПД преобразования 98%
• Двухъядерная архитектура процессора (ARM CPU + DSP) повышает скорость отклика системы и оптимизирует производительность системы
• Многофазная технология управления, обеспечивает линейность зарядного тока, уменьшает пульсацию и повышает эффективность системы
• ЖКИ дисплей с разрешением 128*64 динамически отображает данные и состояние, 6 комбинированных клавиш для удобной эксплуатации
• 4 выбора настроек типа аккумулятора: герметичные (Sealed), гелевые (Gel), заливные (Flooded) и пользовательские настройки
• Запись энергетической статистики, удобная пользователям функция для просмотра данных об энергии зарядки разрядки на каждый день, месяц, год и общее кол-во произведенной энергии
• Различные режимы управления нагрузкой
• Программируемые параметры аккумуляторных батарей
• Регистрация данных о событиях за 15 месяцев
• Предусмотрен интерфейс внешней коммуникации (RS232,RS485 с протоколом Modbus, внешняя шина данных CAN Bus)
• Прилагается компьютерное программное обеспечение для мониторинга в реальном времени и изменения параметров.
• Возможность обновления внутреннего программного обеспечения
Электрические защиты?
• Защита солнечных батарей от короткого замыкания
• Защита от обратной полярности солнечных батарей.
• Аварийная защита от перенапряжения солнечных батарей.
• Защита солнечных батарей от перегрузки по току.
• Защита аккумулятора от перезаряда
•Защита аккумулятора от переразраряда
• Защита от обратной полярности аккумулятора
• Защита от короткого замыкания в нагрузке
• Защита от перегрузки
Индикация, управление, подключение
№ | элемент |
---|---|
1 | Алюминиевый радиатор охлаждения. |
2 | ЖКИ дисплей состояния и данных. |
3 | Светодиодный индикатор аккумулятора. Показывает 3 уровня заряда |
4 | Светодиодный индикатор зарядки. Показывает наличие/отсутствие зарядки. |
5 | Светодиодный индикатор предупреждений. Показывает наличие предупреждающих сообщений контролера. |
6 | Клавиши просмотра и изменения параметров. |
7 | RS-232 порт для мониторинга контролера на ПК, обновление ПО. |
8 | RS-485 порт для мониторинга контролера на ПК, обновление ПО. |
9 | Порт датчик температуры Подключается датчик температуры аккумулятора, модель CR2032. |
10 | Порт датчик температури АКБ (MC1.5-5.08-2L). Підключається датчик температури акумулятора. |
11 | Порт контролю напруги акумулятора (MC1.5-5.08-2L). Підключається датчик напруги акумулятора для більш точного вимірювання напруги. |
12 |
Основні | |
---|---|
Виробник | Epsolar |
Країна виробник | Китай |
Гарантійний термін | 12 міс |
Максимальний струм сонячної батареї | 60 А |
Тип контролера | MPPT |
