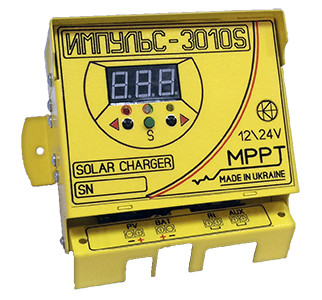

MPPT Контролер заряду сонячної батареї Імпульс 30А-12В 3010S

Особливості. Контролери ІМПУЛЬС-3010S мають ряд переваг порівняно з іншими контролерами, а саме:

1. Регулювання по напрузі. Спостереження за точкою максимальної потужності сонячного модуля дозволяє максимізувати вироблення електроенергії. Точність параметрів забезпечується застосуванням мікропроцесора.
2. Максимальна ефективність перетворення напруги - 97%
3. Висока ефективність стеження за точкою максимальної потужності 99%
4. Інтервал пошуку максимальної точки - кілька секунд
5. Інформативний вбудований дисплей дозволяє отримувати дані про стан системи в режим реального часу
6. Видача повної потужності при температурі навколишнього середовища до-45С
7. Температурна компенсація і корекція режимів заряду для продовження терміну служби акумулятора
8. Опції вибору герметичних гелевих, AGM, або кислотних акумуляторів
9. 3х стадійну режим заряду акумуляторів
10. Автоматичне підключення/відключення навантаження при заряд/розряд АКБ
11. Тропічне виконання: плата контролера захищена вологонепроникним покриттям (лаком), що мінімізує шкідливий вплив підвищеної вологості і комах. Термінали захищені від корозії.
12. Низька ціна, висока надійність. Електронний захист
13. Низький рівень електромагнітних випромінювань
14. Легкість використання, ІМПУЛЬС-3010S повністю автоматичний пристрій і не потребує коригування з боку користувача

ОСНОВНІ РЕЖИМИ РОБОТИ

Прилад може працювати в трьох основних режимах:

1. Контроль параметрів системи сонячних панелей до 100В х 1000-W і джерела постійного струму (12В - 24В)
2. Алгоритм заряду АКБ з реалізацією технології МРРТ і швидкого прогнозування в діапазоні напруг Upv (15В-35В) для АКБ 12В або (30В-100В) для АКБ 24В, з максимальним струмом заряду до 30А.
3. Стабілізація напруги АКБ (флотація) з температурною компенсацією 25\50 мв\З (або без неї).

РЕЖИМ КОНТРОЛЮ (Опис вимірника)

Прилад оснащений 4-х канальним вимірником параметрів системи з виведенням на 3 – х розрядний 7 – сегментний світлодіодний індикатор. Перемикання режимів вимірювання здійснюється короткочасним натисканням на кнопку «SET». Після натискання на індикатор виводиться повідомлення – заставка з назвою режиму вимірювання, після через 1 сек. чисельне значення параметра. Перемикання каналів йде по колу, а саме – F > I > U > P > F і т. д.

«F» - вхідна напруга 0,0 В – 99,9 В;

«I» - вхідний струм 0,00 А – 9,99 А (струм > 10A показання > 0,24=10,24 А);

«U» - напруга АКБ (2,60 = 12,60 B тобто треба додати 10В);

«P» - вхідна потужність, Вт, індикація з плаваючою миготливої точкою - ( 1,25 =1,25 W, 125 =125W );

Необхідно звернути увагу на оригінальне виконання каналу вимірювання напруги АКБ, в якому програмно реалізовано 4-Х розрядний вольтметр на 3Х розрядному індикаторі. Дане рішення дозволяє краще відстежувати динаміку напруги АКБ. Для правильного сприйняття значення необхідно подумки зліва додавати 1 або 2 в залежності від виконання приладу. Наприклад, значення 7,64 в 24В версії треба інтерпретувати як 27,64Ст.

Світлодіодні індикатори

Прилад оснащений трьома світлодіодними індикаторами, які дозволяють візуально оцінювати напруга АКБ, розряд батареї та стан виходу «AUX», а також статус МРРТ:

• червоний світлодіод сигналізує про напрузі АКБ нижче допустимого (за замовчуванням – 10,5 В);
• жовтий світлодіод - рівень МРРТ;
• двоколірний світлодіод – індикатор напруги АКБ;

Прилад розрізняє наступні стану АКБ:

• «АКБ ЗАРЯДЖЕНА» - напруга батареї більше Udc_max;
• «РОЗРЯД» - Udc_ min
• «ЗАРЯД» - Udc_ min
• «РОЗРЯДЖЕНА АКБ» - напруга батареї менше Udc_min;

У стані «АКБ ЗАРЯДЖЕНА» індикатор стану постійно горить зеленим кольором, реле розімкнуте, індикатор реле погашений. Вихід «AUX» неактивний (розімкнений).

У стані близькому до «АКБ ЗАРЯДЖЕНА» індикатор стану починає блимати зеленим кольором

У стані «РОЗРЯД» який настає після стану «АКБ ЗАРЯДЖЕНА» індикатор стану блимає червоно – зеленим кольором. Вихід «AUX» неактивний (розімкнений), тобто реалізується алгоритм пріоритету джерела постійного струму.

У стані «ЗАРЯД» який настає після стану «РОЗРЯДЖЕНА АКБ» індикатор стану блимає червоно – зеленим кольором.

У стані близькому до «РОЗРЯДЖЕНА АКБ» індикатор стану починає блимати червоним кольором

У стані «РОЗРЯДЖЕНА АКБ» індикатор стану починає постійно світитися червоним кольором, прилад переводить вихід «AUX» п в активний стан, намагаючись подати через реле мережа 220В на зарядний пристрій включене буфером з АКБ або ж даючи команду АВР на запуск дизель – генератора. Лівий індикатор стану АКБ світиться червоним кольором . У разі нормальної мережі включається реле, подаючи харчування на ЗУ, АКБ переводиться в стан «ЗАРЯД».

Кнопки управління

• «SET» - довге натиснення протягом 1 сек. переводить режим роботи приладу з робочого режиму в режим програмування параметрів контролю і керування. Потім коротке натискання – перехід по пунктах меню програмування та вихід з режиму програмування. Надалі коротке натискання – перехід по пунктах меню індикації.
• «БІЛЬШЕ» - збільшення програмованого параметра на 1 або вибір режиму роботи.
• «МЕНШЕ» - зменшення програмованого параметра на 1 або вибір режиму роботи.
