2 997 ₴

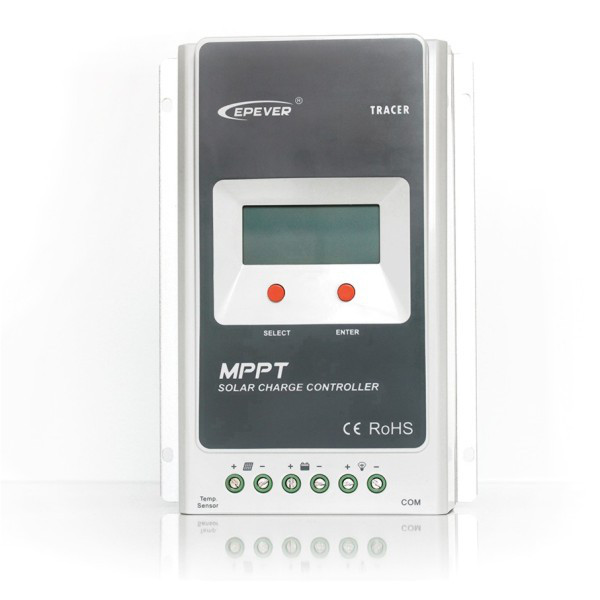

Контролер MPPT 10A 12/24В, Tracer-1210A це передовий контролер з функцією пошуку точки максимальної потужності (MPPT) для автономних сонячних систем. Контролер забезпечує високий ККД, більш ніж 98%, мінімум втрат потужності.
MPPT це основна топологія економічних схемах перетворення, що реалізується на мікропроцесорі для інтелектуальної регулювання робочої точки сонячних панелей, що дозволяє сонячним панелям розвивати максимальну потужність. При зміні умов, робоча точка сонячних панелей відхилятися від точки максимальної потужності, мікропроцесор буде регулювати робочу точку сонячні батареї на основі розрахунку MPPT, щоб витягти з сонячних батарей максимально можливу потужність.
У порівнянні з ШІМ - контролерами, контролер MPPT може збільшити вихідну потужність сонячних батарей до 30%. Збільшення вихідний потужності залежить від таких факторів, як особливості сонячних панелей, умов навколишнього середовища та рівня освітлення.
У цьому контролері можливі 4 режиму роботи
1. Контролер для освітлення - встановлюємо час світіння після того, як стемніло (Таймер1) і перед світанком (Таймер2), на протязі від 1 до 15 годин.
2. Контролер для освітлення - включення світіння через 10хв. після того, як стемніло і до світанку.
3. Контролер у ручному режимі (включення живлення навантаження кнопкою).
4. Тестовий режим навантаження - включення навантаження після того, як стемніло і виключення з світанком без затримки.
Можливий вибір 4 типів акумуляторів
1. Заливні АКБ
2. AGM
3. GEL
4. Встановлені користувачем параметри(діапазон напруг для налаштувань 9-17В). Налаштовується за допомогою дистанційного пульта MT-50 або через компюьтер з допомогою спец. програмного забезпечення.
Особливості:
•1. Технологія пошуку точки максимальної потужності MPPT (Maximum Power Point Tracking)
•2. ККД перетворення 97%
•3. Піковий ККД 99%
•4. Висока швидкодія
•5. 4х ступенева зарядка з ШІМ регулюванням
•6. Природне конвекційне охолодження
•7. Повна потужність при температурі навколишнього середовища до 45
•8. Температурна компенсація
•9. можливий вибір герметичних гелієвих(Gel) і заливних (Flooded) акумуляторів
•10. Автоматичне включення навантаження вночі.
•11. Управління навантаженням
•12. Інтерфейс RJ45 для зовнішнього пульта (MT-5)
•13. 1 рік гарантії
•14. Сертифікований в Європі (CE)
Електричні захисту:
• Захист сонячних батарей від короткого замикання
• Захист від зворотної полярності сонячних батарей.
• Аварійна захист від перенапруги сонячних батарей.
• Захист сонячних батарей від перевантаження по струму.
• Захист акумулятора від перезаряду
•Захист акумулятора від переразраряда
• Захист від зворотної полярності акумулятора
• Захист від короткого замикання в навантаженні
• Захист від перевантаження
Переваги MPPT
Вольт - Амперна характеристика
Наведена типова ВА характеристика сонячної батареї для акумулятора 12В.
Звичайний контролер сонячної зарядки:
Сонячна панель працює в точці А, робоча напруга панелі сонячної батареї трохи вище напруги акумуляторної батареї.
Напруга зарядки: UA = 13.2 В
Струм заряду: IA = 5.8 A
Потужність: PA = 13,2 * 5,8 = 76.56 Вт
MPPT Контролер:
Сонячна панель працює в точці В, робоче напруга сонячної панелі набагато вище, ніж напруга акумуляторної батареї.
Напруга зарядки: UB = 17.9 В,
Струм зарядки: IB = 5,2 A
Потужність: PB = 17,9 * 5,2 = 93,08 Вт
Порівняння:
Потужність B вище потужності A.
(PB-PA)/ PA=21,6%
В зависимости от разных производителей солнечных панелей, различной интенсивности солнечного освещения, температуры, эффективности солнечного контроллера заряда и так далее величина повышения эффективной процентной мощности составляет 10-30%.

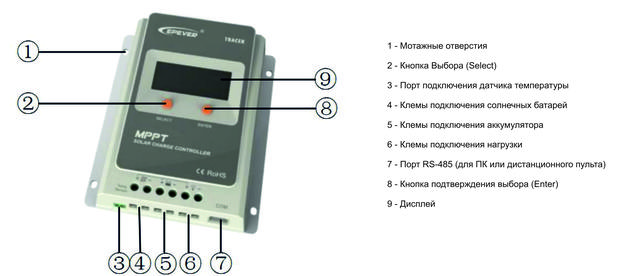

Светодиодная индикация, управление, подключение

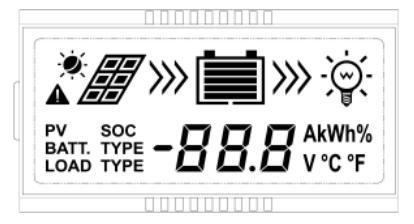

LCD дисплей

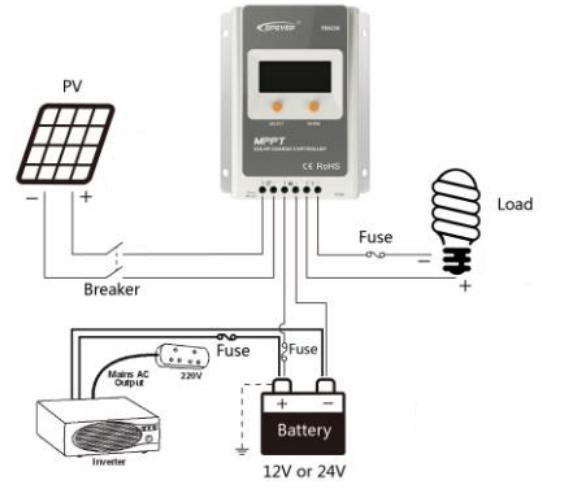

Схема подключения
| Модель | Tracer1210A | |
|---|---|---|
| Номанальный ток заряда аккумулятора | 10А | |
| Номинальный ток нагрузки | 10А | |
| Системное напряжение | 12В/24В автоматическое определение | |
| Допустимый диапазон напряжения аккумулятора | 8-32В | |
| Максимальное напряжение холостого хода солнечной батареи | 100В при минимально возможной температуре 92В при температуре +25 градусов | |
| Максимальная входная мощность от солнечной батареи | 12В - 130Вт; 24В - 260Вт | |
| Напряжение выравнивающего заряда | AGM - 14,6В, Заливные - 14,8В | |
| Напряжение основного заряда | GEL - 14,2В, AGM - 14,6В, Заливные - 14,8В | |
| Напряжение поддерживающей зарядки | 13,8В | |
| Напряжение отключения нагрузки | 11,1В | |
| Напряжение возобновления питания нагрузки после отключения | 12,6В | |
| Собственное потребление | < 20мA（12В); < 16мА (24В) | |
| Температурная компенсация | -5мВ / ° C/ 2В | |
| Рабочая температура | -25 ° C ~ +45 ° C | |
| Клас захисту | IP30 | |
| Гарантія | 12 міс. | |
| Габарити | 172мм*134мм*44мм | |
| Клемник | 4 мм. кв. | |
| Вага | 600г | |
| Основні | |
|---|---|
| Виробник | Epsolar |
| Країна виробник | Китай |
| Гарантійний термін | 12 міс |
| Максимальний струм сонячної батареї | 10 А |
| Тип контролера | MPPT |
