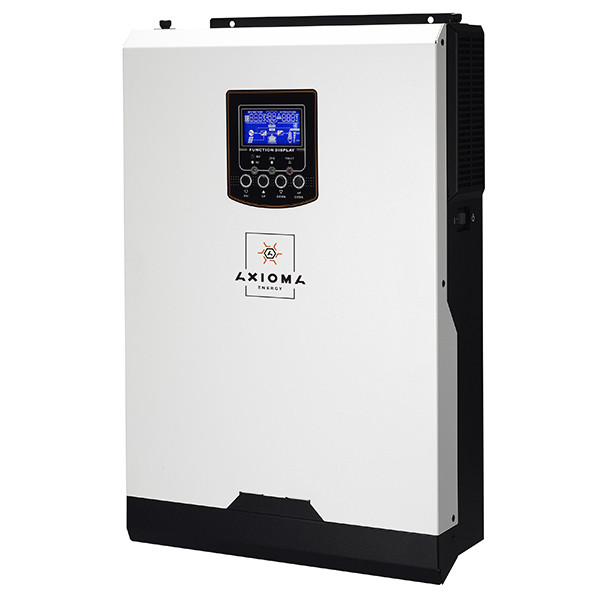

Гібридні Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановлювати діапазон вхідної напруги. Відмінна риса пристроїв з індексом BF - здатність працювати без акумуляторних батарей і більш високі напруги на вході PV (до 500).
Технічні характеристики:
Модель | ISMPPT-BF 5000 |
|
Номінальна потужність | 5000ВА /5000Вт | |
ВХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ | ||
Напруга | 230 VAC | |
Два діапазони напруги (на вибір) | 170-280 (для комп'ютера) | |
90-280 (для інших навантажень) | ||
Частота | 50 Hz/60 Hz (автовизначення) | |
ВИХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ | ||
Напруга (при роботі від акумулятора) | 230 VAC ± 5% | |
Пікова потужність | 10000VA | |
ККД | 90%~93% | |
Час перемикання | 10мсек (для комп'ютера); 20мсек (для інших навантажень) | |
Синусоїда | Чистий синус | |
АКУМУЛЯТОРИ | ||
Напруга акумулятора | 48 VDC | |
Напруга плаваючою зарядки | 54 VDC | |
Напруга захисту від перезаряду | 60 VDC | |
СОНЯЧНІ БАТАРЕЇ | ||
Максимальна потужність сонячного масиву | 4000 Вт | |
Максимальна напруга холостого ходу сонячних батарей | 500 |
|
Діапазон робочих напруг МРРТ | 120 - 450 В |
|
Номінальна робоча напруга сонячного масиву | 240 В | |
Макс. струм заряду | 80 А | |
ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ | ||
Розміри, Глибина x Ширина x Висота, мм | 100 x 300 x 440 | |
Вага, кг | 10 | |
Порти передачі даних | USB | |
Допустима відносна вологість | 5% - 95% (Без конденсату) | |
Діапазон допустимої температури для роботи інвертора | -10°C до 55°C | |
Діапазон допустимої температури для зберігання інвертора | -15°C до 60°C | |
Гарантійний термін, міс | 24 |
Основні переваги гібридних інверторів Axioma Energy ISMPPT-BF 5000:
Панель для підключень до інвертора виглядає так.
7. Вхід змінного струму
8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник
Приклад схеми підключення Гібридного Джерела безперебійного живлення (вказані всі можливі підключення)
Окремо відзначимо можливість роботи без підключення до інвертора АКБ і при цьому можливість "змішувати" енергію з різних джерел
Приміром, споживаючи 2 кВт від мережі і 3 кВт від сонячних батарей, видавати в навантаження 5 кВт.
Панель управління Гібридного Джерела безперебійного живлення
Світлодіодні індикатори.
Індикатор | Повідомлення | ||
Зелений | Світиться | Електропостачання споживачів з мережі | |
Блимає | Електропостачання споживачів від АКБ | ||
Зелений | Світиться | АКБ заряджена | |
Блимає | АКБ заряджається | ||
Червоний | Світиться | Повідомлення про аварію | |
Блимає | Попередження |
Функціональні клавіші
Клавіша | Опис |
ESC | Вихід з режиму налаштування |
UP | Перехід до попереднього вибору |
DOWN | Перехід до наступного вибору |
ENTER | Підтвердження вибору або перехід до режиму налаштування |
Габаритні розміри | |
---|---|
Вага | 10 кг |
Основні атрибути | |
Виробник | Axioma |
Гарантійний термін | 24 міс |
Країна виробник | Китай |
Номінальна потужність | 5000 Вт |
Стан | Новий |
Номінальна вихідна напруга | 220~240 В |
Форма вихідної напруги | Чиста синусоїда |
