15 390 ₴

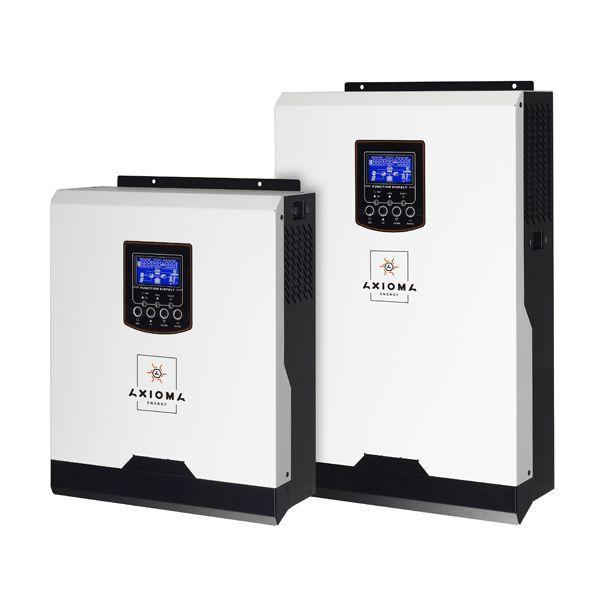

Гібридні (автономні) Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів і об'єктів міні-бізнесу доповнені функцією автономного живлення. Вбудований РК-дисплей дозволяє відстежувати роботу системи і з легкістю змінювати її параметри, такі як: зарядний струм АКБ, встановлювати пріоритет мережі, або альтернативного джерела живлення, а так само встановлювати діапазон вхідної напруги.
Основні переваги гібридних інверторів Axioma Energy ISPWM 2000:
Технічні характеристики
| Модель | ISPWM 2000 | |
| Номінальна потужність | 2000ВА /2000Вт | |
| ВХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ | ||
| Напруга | 230 VAC | |
| Два діапазони напруги (на вибір) | 170-280 (для комп'ютера) | |
| 90-280 (для інших навантажень) | ||
| Частота | 50 Hz/60 Hz (автовизначення) | |
| ВИХІДНІ ХАРАКТЕРИСТИКИ ЗМІННОГО СТРУМУ | ||
| Напруга (при роботі від акумулятора) | 230 VAC ± 5% | |
| Пікова потужність | 4000VA | |
| ККД | 90%~93% | |
| Час перемикання | 10мсек (для комп'ютера); 20мсек (для інших навантажень) | |
| Синусоїда | Чистий синус | |
| АКУМУЛЯТОРИ | ||
| Напруга акумулятора | 24 VDC | |
| Напруга плаваючою зарядки | 27 VDC | |
| Напруга захисту від перезаряду | 32 VDC | |
| СОНЯЧНІ БАТАРЕЇ | ||
| Тип сонячного зарядного пристрою | PWM | |
| Максимальна напруга холостого ходу сонячних батарей | 80VDC | |
| Макс. струм заряду від сонячних батарей | 50A | |
| Макс. струм заряду від мережі | 25A | |
| Макс. струм заряду | 60 A | |
| ЗАГАЛЬНІ ХАРАКТЕРИСТИКИ | ||
| Розміри, Глибина x Ширина x Висота, мм | 88 x 225 x 320 | |
| Вага, кг | 5.5 | |
| Порти передачі даних | USB | |
| Допустима відносна вологість | 5% - 95% (Без конденсату) | |
| Діапазон допустимої температури для роботи інвертора | 0°C до 55°C | |
| Діапазон допустимої температури для зберігання інвертора | -15°C до 60°C | |
Панель для підключень до інвертора виглядає так
7. Вхід змінного струму
8. Вихід змінного струму
9. Вхід живлення від сонячних батарей
10. Вхід акумулятора
11. Захисний запобіжник
12. Порт USB зв'язку
Приклад схеми підключення Гібридного Джерела безперебійного живлення
Схема електричних з'єднань Гібридного Джерела безперебійного живлення з чистою синусоїда
Опис схеми
ДБЖ – Інвертор
СЕ – Прилад обліку електроенергії
ТГ – Паливна електростанція (з дистанційним запуском)
АВР – Автоматичне реле вибору живильної лінії
АКБ – Акумуляторна батарея
F1 – Автоматичний вимикач 10А – 40А
F2 – Автоматичний вимикач 10А – 40А
F3 – Автоматичний вимикач 10А – 40А
F4 – Автоматичний вимикач 10А – 40А
У запропонованій схемі мережеве напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключена паливна електростанція (дизель – генератор, бензо - електрогенератор) з функцією дистанційного старту.
Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.
Для економії палива в разі відсутності мережевої напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора у режим транзиту.
Панель управління Гібридного Джерела безперебійного живлення
Світлодіодні індикатори.
| Індикатор | Повідомлення | ||
 |
Зелений | Світиться | Електропостачання споживачів з мережі |
| Блимає | Електропостачання споживачів від АКБ | ||
 |
Зелений | Світиться | АКБ заряджена |
| Блимає | АКБ заряджається | ||
 |
Червоний | Світиться | Повідомлення про аварію |
| Блимає | Попередження | ||
Функціональні клавіші
| Клавіша | Опис |
| ESC | Вихід з режиму налаштування |
| UP | Перехід до попереднього вибору |
| DOWN | Перехід до наступного вибору |
| ENTER | Підтвердження вибору або перехід до режиму налаштування |
| Основні атрибути | |
|---|---|
| Виробник | Axioma |
| Країна виробник | Китай |
| Номінальна вихідна напруга | 220~240 В |
| Номінальна потужність | 2000 Вт |
| Допустима пікова потужність | 4000 Вт |
| Форма вихідної напруги | Чиста синусоїда |
| Гарантійний термін | 24 міс |
| Захист від перегріву | Так |
| Захист від переполюсовки | Так |
| Кількість фаз живлення | 1 |
| Стан | Новий |
| Габаритні розміри | |
| Вага | 5.5 кг |
| Користувальницькі характеристики | |
| Напруга акумулятору | 24 |
